带双安装孔斜向支撑折弯五金构件

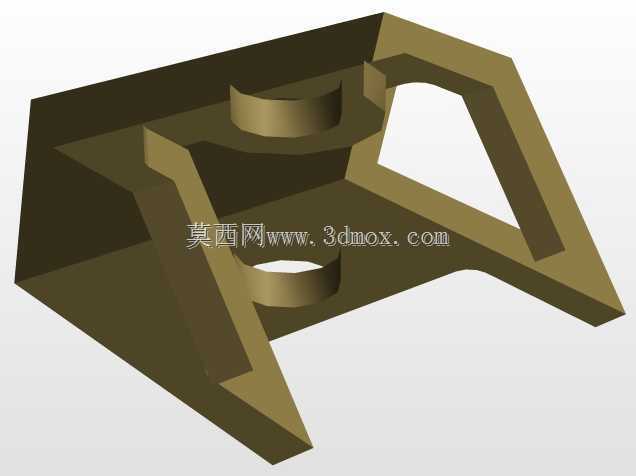

　　这类带斜向支撑结构的折弯五金件，常应用在轻型输送线侧边护板安装、小型设备机架外罩固定、工装夹具侧向定位支撑这类场景中，实际使用时靠两个同轴的通孔完成紧固件穿装定位，两侧向外延伸的斜折边既可以作为抵靠接触面分散承载应力，也能在安装时起到快速对位的导向作用，避免装配过程中构件偏移错位。从结构设计逻辑来看，主体平板段作为核心承载基面，两个R10的圆角过渡设置在平板与立壁的衔接位置，能有效降低钣金折弯过程中的应力集中问题，避免折角处出现裂纹或者形变超差，中间Φ50的大孔与旁侧R45的圆弧让位结构，是为了适配配套安装位置的凸台或者轴类部件，防止装配时出现结构干涉，同时也能减少构件整体重量，降低材料耗用。从尺寸边界来看，

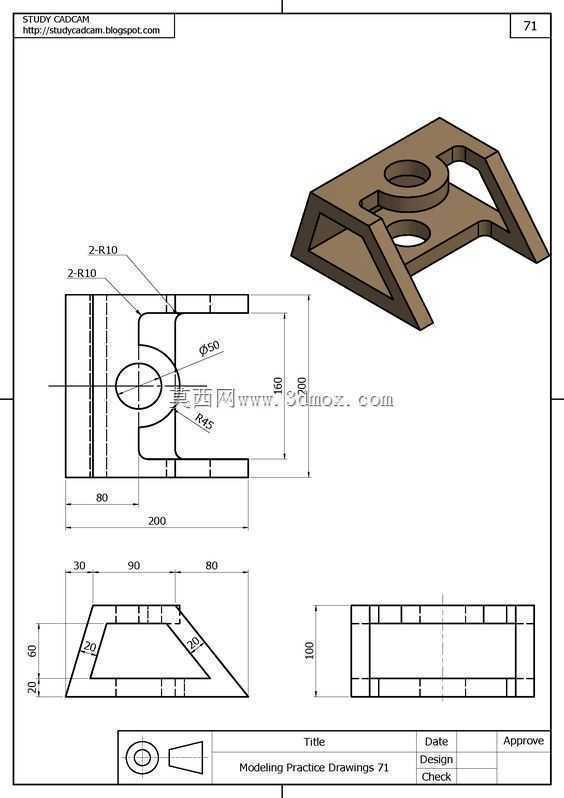

　　构件主体平板段总长200mm，总宽度方向尺寸为100mm，平板上的安装孔位距离侧边80mm，两侧斜折边的折弯角度为30度，斜段上标注的R10圆角同样是为了消除折边锐边，避免安装调试过程中划伤操作人员，也能减少应力集中带来的结构失效风险。底部的平直折边与主体平板形成垂直的安装基面，装配时可以贴靠在设备框架的安装面上，配合紧固件完成锁紧，斜向延伸的支撑边在承载侧向载荷时，能将受力分散到更大的接触面上，相比纯直角折弯的支架，抗侧向冲击的能力提升明显，不会因为长期受交变载荷出现折角处开裂的问题。在建模过程中需要重点关注折弯系数的设置，不同厚度板材对应的折弯扣除值直接影响最终成型尺寸，尤其是两处斜向折边的角度公差，需要控制在±0.5度范围内，

　　否则安装时会出现支撑边无法完全贴靠安装面的问题，两个同轴安装孔的同轴度公差需要控制在Φ0.1mm以内，避免穿装紧固件时出现卡滞，孔位与侧边的位置公差控制在±0.2mm，才能保证和配套部件的对位精度。这类构件一般采用冷轧钢板冲压折弯成型，表面根据使用场景做镀锌或者喷塑处理，兼顾结构强度与防腐蚀能力，在轻工机械、自动化输送设备、小型工装治具中都有广泛的适配空间，结构紧凑不占用过多安装空间，同时兼顾定位、支撑、连接多重功能，不需要额外焊接辅助支撑件，整体加工工序少，批量生产时成本控制优势明显。
