工业管路用花盘式管夹支撑结构

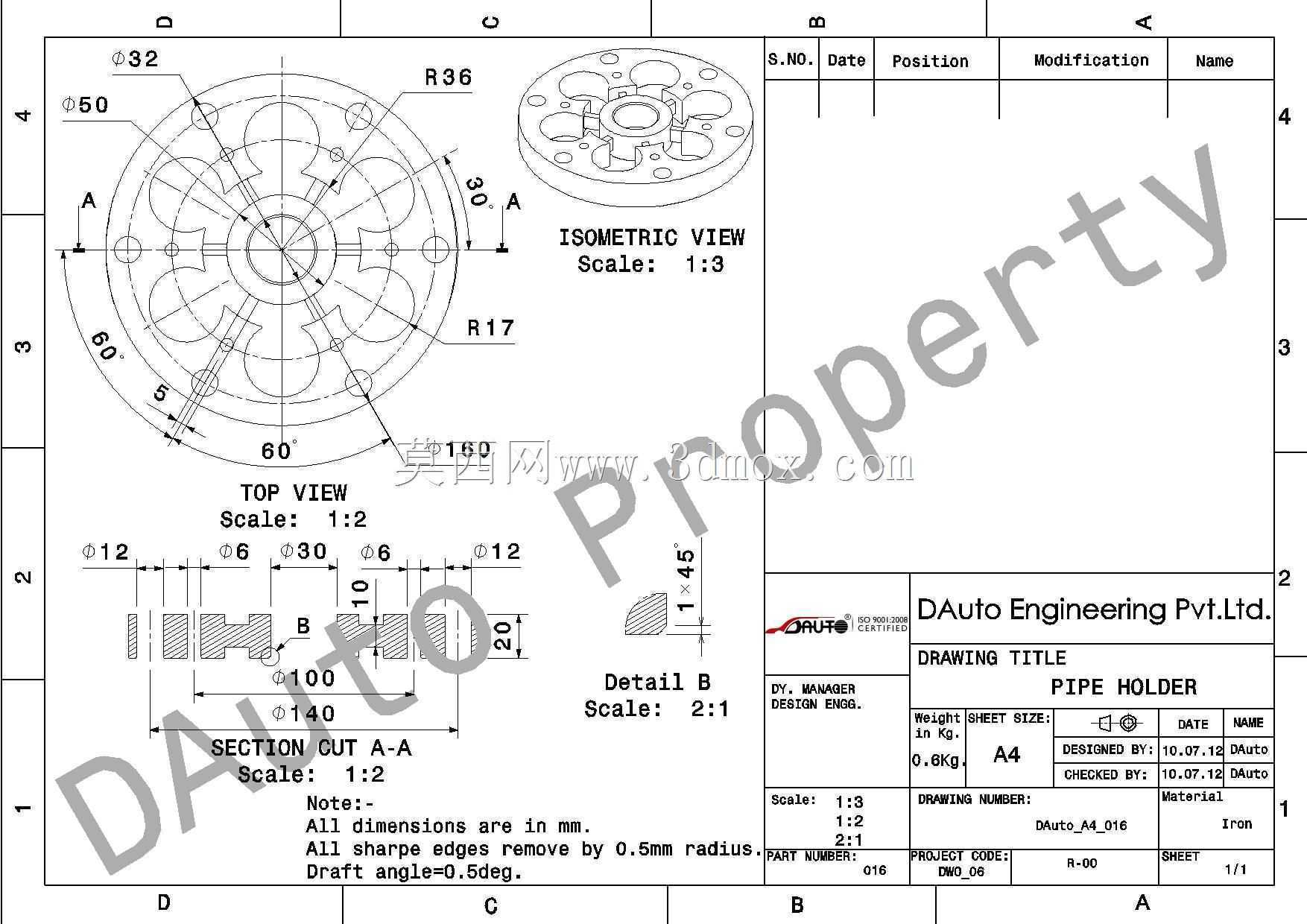

　　这类花盘式管支撑结构，常应用在液压站管路排布、车间压缩空气干线架设、小型化工流体输送管线的固定场景中，核心作用是承托指定外径的管路，抵消管路内流体脉动带来的振动，同时限制管线因热胀冷缩产生的径向窜动，避免管路接头处出现应力集中导致的泄漏问题。从结构设计来看，主体采用圆盘式安装基座，基座外轮廓半径36mm，中心设置直径32mm的管路承托孔，沿基座圆周均匀分布6个直径6mm的安装通孔，孔位分布在直径100mm的分度圆上，相邻安装孔的夹角为60度，这种等分孔位设计可以适配不同角度的安装需求，现场施工时无需刻意调整基座旋转角度就能对准安装螺孔，降低现场装配的对位难度。基座端面还设置了半径17mm的环形减重槽，

　　在不降低结构刚性的前提下减少零件整体重量，同时节省原材料消耗。基座与管路接触的位置做了局部加厚处理，剖面A-A显示加厚区域的厚度为20mm，加厚段与基座主体的过渡位置采用R10的圆角过渡，避免应力集中在厚薄交接处，提升零件长期受振动载荷下的疲劳强度。细节B处的局部结构做了1.45mm的倒角处理，安装管路时可以引导管路顺利滑入承托孔，不会刮伤管路外壁的防腐涂层。设计时所有锐边都做了0.5mm的倒钝处理，避免装配施工时划伤操作人员，同时零件脱模方向设置了0.5度的拔模斜度，适配铸造或者注塑的批量生产工艺，不需要额外做后期的拔模修正。安装边界方面，整个基座的最大外圆直径为100mm，安装时需要在固定基体上预留直径110mm的操作空间，

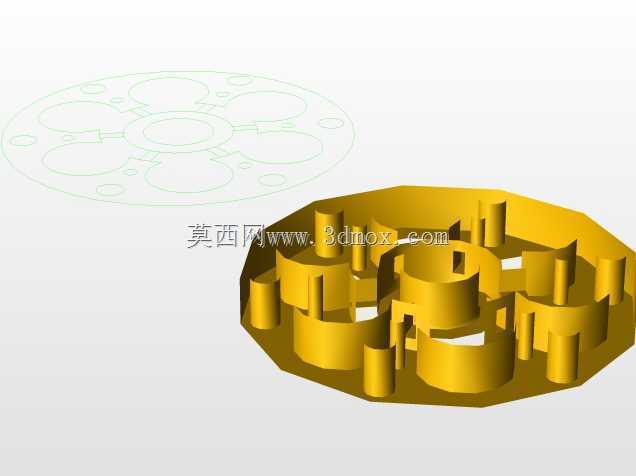

　　6个安装孔采用M5的螺栓紧固即可满足承重要求，单组支撑可以承托外径32mm、壁厚不超过3mm的金属或者非金属管路，支撑间距建议设置在1.2米到1.5米之间，可根据管路内流体的压力大小适当调整间距，压力高于1.6MPa的管路可将支撑间距缩小至1米以内，进一步提升管路固定的稳定性。等轴测视角下可以看到基座背面设置了辐射状的加强筋，筋位从中心承托孔位置延伸到外圆边缘，既提升了基座的抗弯折能力，也让整个支撑件的受力更加均匀，即使管路出现轻微的偏心载荷，也不会出现基座变形的问题。
