带安装座异形导向转轮结构设计

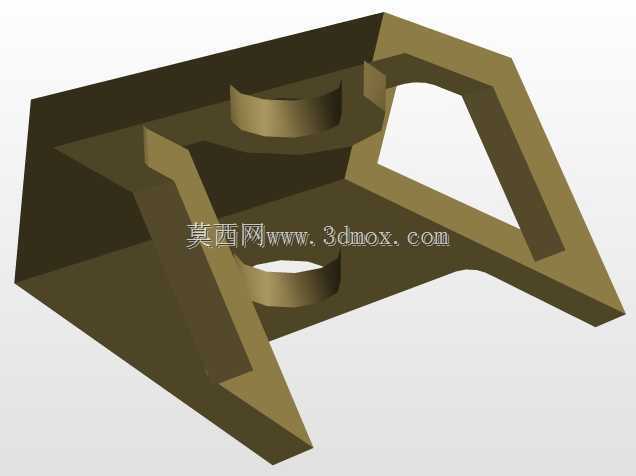

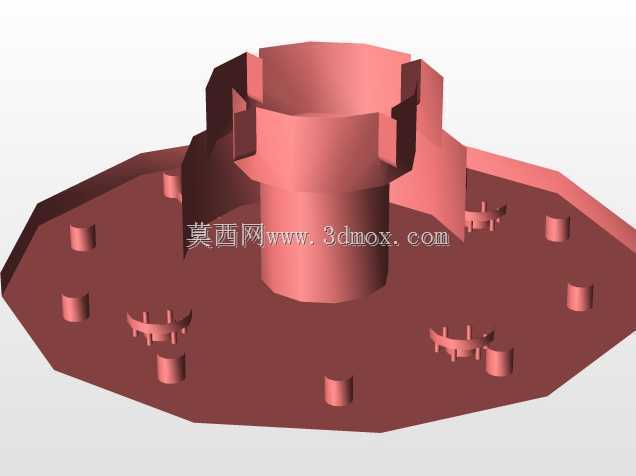

　　这款异形转轮结构在轻工输送、小型物料分拣设备的导向工位应用十分广泛，日常工况中主要承担物料换向时的滚动导向作用，避免硬质输送面直接剐蹭工件表面，同时能抵消部分侧向输送带来的偏移力矩，保证物料沿预设轨迹平稳移动。不同于常规圆柱面转轮的对称结构，该构件采用一体化弯折式安装基座设计，基座自带两处同轴圆柱轴孔，孔位同轴度公差控制在0.02mm范围内，可直接穿装固定销轴完成装配，无需额外加装转接支架，能有效压缩工位的安装占用空间。设计阶段优先考虑了装配兼容性，基座的弯折角度经过反复校核，适配多数45度倾斜布置的导向工位，安装时基座底面可直接贴合设备型材的安装面，侧边的镂空减重槽并非单纯为了减少耗材，

　　更重要的是能在转轮承受侧向冲击时提供微量形变余量，避免应力集中导致的基座根部断裂。转轮的滚动接触面做了圆弧过渡处理，没有尖锐棱角，接触物料时不会刮伤工件表面的涂装或加工面，两处轴孔的内壁预留了润滑脂存储槽，长期运行时可存储少量润滑介质，降低销轴与孔壁的磨损速率，延长构件的维护周期。从安装边界来看，该构件整体外轮廓最大宽度适配常规30系列工业铝型材的安装槽距，固定孔的中心距与型材端面孔位完全匹配，安装时无需额外打孔加工，直接使用标准内六角螺栓即可完成固定。结构设计上没有采用分体式装配方案，而是将安装基座与转轮支撑框架做成一体化结构，省去了分体装配带来的累计误差，整体刚性更强，在每分钟60次的高频换向冲击工况下，不会出现连接部位松动的问题。实际选型时需要注意，该转轮的承载上限适配10kg以内的小型工件导向，不适用于重载输送场景，轴孔适配直径6mm的标准圆柱销轴，装配时需在销轴两端加装卡簧限位，避免运行过程中销轴窜动脱出。
