带安装定位槽的棱台结构工业连接座

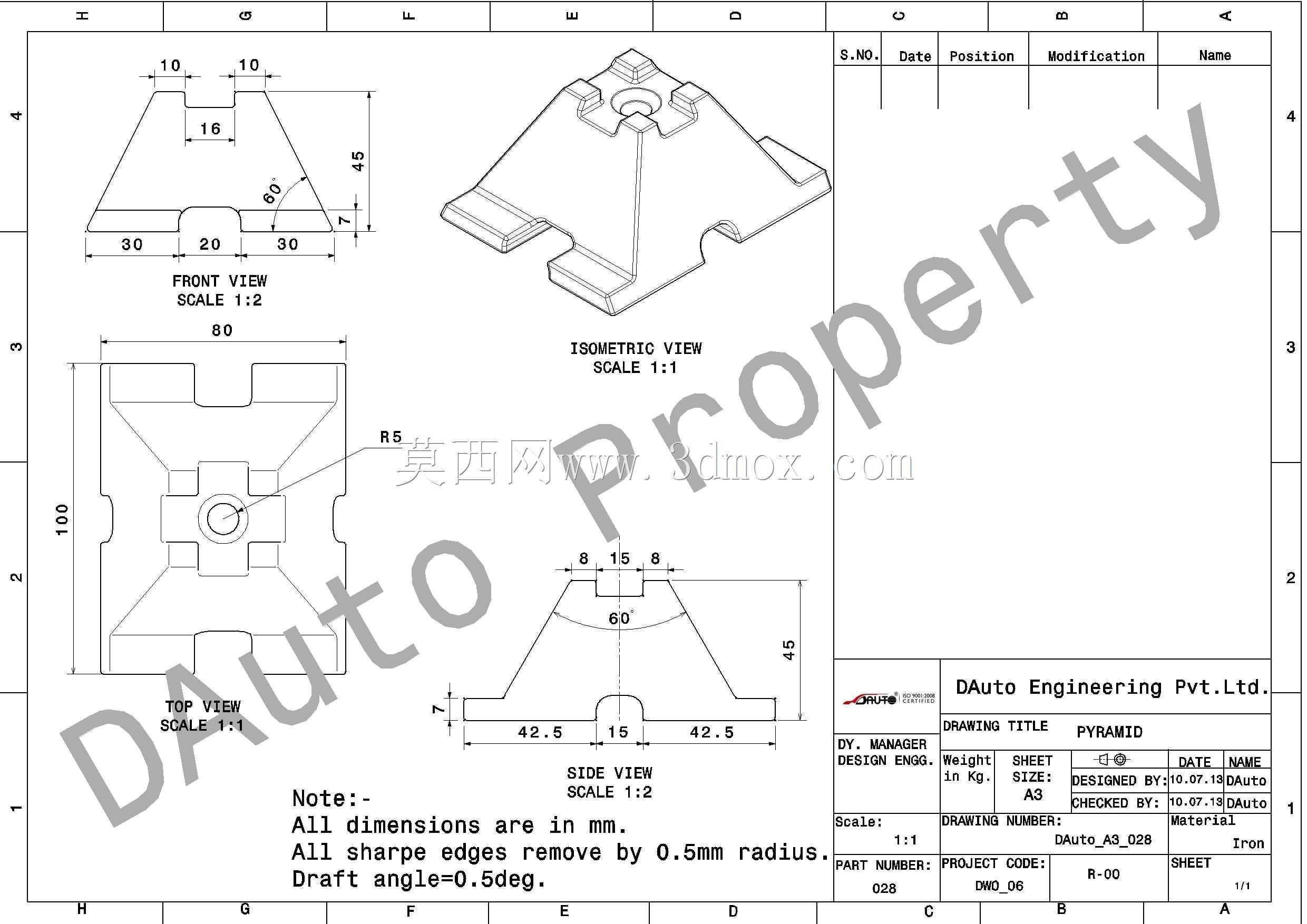

　　这类棱台结构的连接座，常应用在自动化生产线的工位定位、小型工装夹具的基座连接场景中，也可作为轻型承载支架的过渡连接件，承担上下部件的定位衔接与载荷传递作用。零件整体采用对称式棱台构型，底部设置四处对称的开口定位槽，可快速卡入配套型材的凸台结构，安装时无需额外加工定位孔，仅通过槽位卡合即可完成初步对位，能大幅缩短现场装配的调整时间，适配多规格的工业铝型材搭建场景。顶部中心设置贯通圆孔，可穿装紧固螺栓或定位销，实现与上方承载部件的刚性连接，孔位周边做凸起加强结构，避免螺栓锁紧时棱台顶面出现应力集中导致的开裂变形。从视图尺寸来看，零件总宽度为80mm，棱台侧面与竖直方向呈5度拔模角度，既满足注塑或铣削加工的脱模、退刀需求，

　　也能在装配时起到导向作用，让上方部件可顺着斜面滑入到位，降低对位难度。所有锐边均做0.5mm圆角处理，避免装配过程中划伤操作人员，也能减少零件磕碰后的边缘崩缺问题，提升零件的储运耐用性。侧部与正视方向的槽位尺寸经过匹配设计，底部开口槽宽度为20mm，侧部槽位宽度为15mm，可适配不同方向的型材卡装需求，支持十字交叉、垂直对接等多种型材连接形式。设计时采用全对称构型，无需区分安装方向，现场装配时可任意角度摆放，降低错装概率，同时对称结构让零件受力均匀，在承受垂直方向载荷时不会出现偏载变形，适合在周期性振动的工位环境下长期使用。等轴测视角的结构展示清晰呈现了棱台的过渡斜面与槽位的空间位置关系，建模时可通过多视图对齐的方式完成特征构建，

　　先绘制底部与顶部的轮廓草图，通过放样特征生成棱台主体，再依次切除各方向的定位槽与中心孔，最后添加圆角与拔模特征即可完成模型构建，整体特征逻辑清晰，无复杂曲面，适合作为机械建模的基础练习案例，也可直接导入装配体中作为标准连接件调用，适配小型自动化设备的快速搭建需求。
