汽车传动系统离合器从动盘结构设计

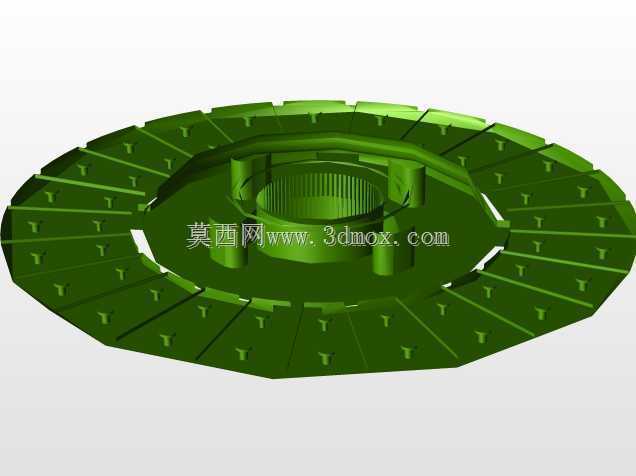

　　在手动挡燃油车、部分混动车型以及工程行走机械的传动链路里，离合器片是直接决定动力衔接平顺性、扭矩传递可靠性的核心摩擦部件，日常工况下需要在驾驶员踩踏离合踏板的行程中，完成与飞轮、压盘的逐步贴合与彻底分离，既要保证发动机输出的扭矩无打滑传递到变速箱输入轴，也要在换挡瞬间切断动力，避免齿轮打齿，起步阶段还需要通过半联动状态缓冲转速差，减少传动系统的冲击载荷。这个离合器片的结构设计围绕实际装车需求展开，中心的花键毂采用内花键结构，与变速箱输入轴的外花键形成滑动配合，保证离合动作过程中片体可以沿轴向平稳滑移，不会出现卡滞导致分离不彻底的问题；花键毂外侧的盘体采用多边形外缘轮廓，相比传统整圆结构能在相同安装空间下预留更多的摩擦片散热间隙，

　　同时盘体上均匀分布的柱状凸台，一方面用于固定两侧的摩擦衬片，保证衬片在高频摩擦、温度骤升的工况下不会出现移位脱落，另一方面也能在盘体旋转过程中带动周边空气流动，带走摩擦产生的热量，避免长时间半联动导致的摩擦片烧蚀。设计过程中需要严格匹配安装边界尺寸，中心花键的模数、齿数要对应配套变速箱输入轴的参数，盘体的总外径要适配对应车型压盘与飞轮的摩擦面内径，保证整个摩擦面可以完全贴合，不会出现局部接触导致的偏磨；盘体的轴向厚度要控制在离合分离行程的允许范围内，保证踏板踩到底时片体与两侧摩擦面有足够的分离间隙，避免带挡状态下出现动力拖滞。盘体上的凸台高度经过反复校核，既要保证摩擦衬片铆接后的牢固度，也要避免凸台过高突出摩擦面，

　　导致贴合过程中出现硬接触引发起步抖动。实际装车应用中，这类结构的离合器片可以适配小排量家用乘用车的动力传递需求，在频繁启停的城市路况下，盘体的结构强度可以承受反复的半联动摩擦，均匀分布的固定点也能让摩擦片的磨损更均匀，延长整套离合机构的维护周期，减少用户的使用成本。建模过程中对花键的齿形公差、凸台的位置度都做了对应约束，完全符合实际加工的精度要求，可直接用于结构验证、教学演示或者改装方案的匹配校核。
