汽车转向系统垂臂结构三维数模

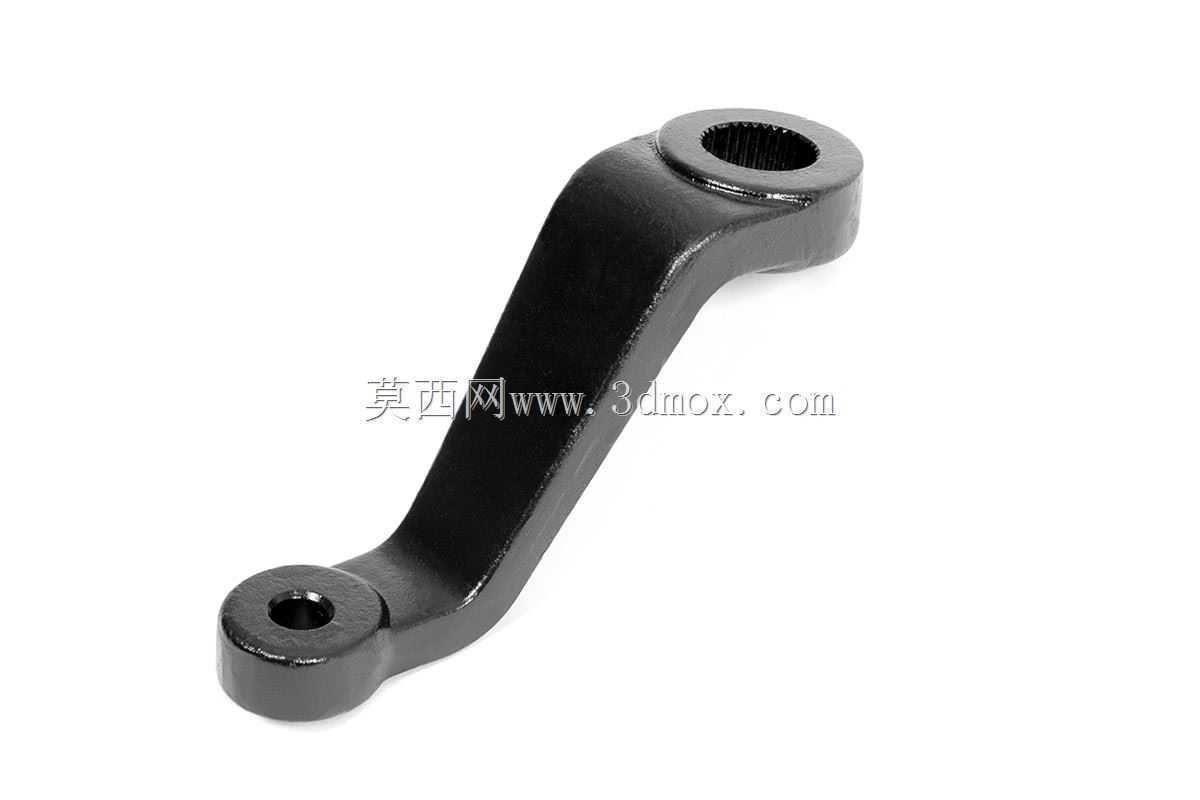

　　转向垂臂作为汽车转向传动机构中的核心传力构件，承担着将转向器输出的旋转力矩转化为转向直拉杆往复推拉动作的关键作用，在商用车、越野车辆以及部分采用循环球式转向器的乘用车底盘结构中应用广泛。该构件的上端通过内花键结构与转向器摇臂轴实现刚性连接，花键参数需与转向器输出轴完全匹配，保证扭矩传递过程中无相对滑移，同时设置有锁紧定位的端面结构，避免车辆长期行驶过程中连接松旷引发转向虚位。下端的锥孔结构用于连接转向直拉杆的球头销，锥面配合的自锁特性可保证铰接点在承受交变冲击载荷时不会出现松脱，配合球头的万向摆动特性，可适配悬架跳动过程中直拉杆的空间角度变化，避免运动干涉。从结构设计逻辑来看，垂臂的臂身采用变截面弧形弯曲造型，并非简单的直杆结构，

　　这种造型首先是为了避让底盘周边的车架纵梁、钢板弹簧、制动管路等周边部件，保证转向全行程过程中臂身与周边构件保留足够的安全间隙，同时弧形的力臂走向可优化力矩传递的力线方向，降低转向过程中的附加载荷，减少转向器输出轴的额外弯矩。臂身的截面尺寸经过受力校核，在满足最大转向力矩下的强度、刚度要求的前提下，尽可能去除非受力区域的冗余材料，兼顾轻量化需求，避免构件过重增加转向系统的转动惯量，影响转向响应灵敏度。在安装边界层面，该垂臂的安装角度有严格的对位要求，花键与摇臂轴的装配标记需对齐，保证转向器处于中间位置时，垂臂的初始角度匹配左右转向行程的对称分配，避免出现单侧转向角度不足的问题。垂臂下端球头销的安装孔中心距上端花键中心的距离，

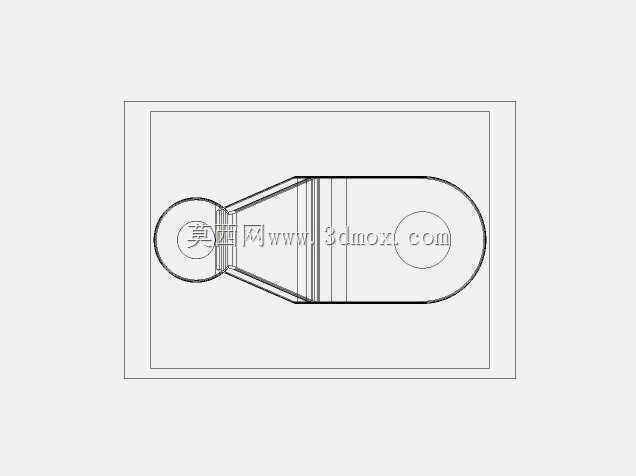

　　即转向垂臂的有效力臂长度，直接决定了转向器输出力矩到直拉杆推力的放大比例，设计时需结合转向器的输出扭矩、转向轮的转向阻力矩以及转向传动机构的杠杆比综合确定，力臂过长会导致转向器输出行程不足，力臂过短则会增大转向操作力，影响转向轻便性。构件的表面采用发黑处理工艺，可提升底盘恶劣工作环境下的防锈耐腐蚀能力，同时臂身的过渡圆角均做了圆滑处理，避免应力集中引发的疲劳断裂问题，毕竟车辆行驶过程中转向垂臂持续承受路面传递的交变冲击载荷，应力集中区域很容易在长期使用后出现裂纹，引发转向失效的安全风险。在建模过程中，花键的齿形参数、锥孔的锥度、臂身的弯曲弧度都严格按照实际量产零件的测绘参数还原，可直接用于转向传动机构的运动仿真、干涉检查以及底盘布置的校核工作，帮助设计人员验证转向全行程内各构件的运动轨迹是否合理，提前排查布置风险。
