工业传动用多视图链轮结构设计

　　链轮作为链传动系统的核心啮合部件，广泛应用于各类需要精准动力传递的工业场景中，从轻工业输送线的物料移送，到重型工程机械的动力输出，再到农业机械的作业传动，都能见到这类零件的身影。它的核心作用是与配套链条形成稳定啮合，将旋转动力从主动端传递到从动端，相比带传动，它不会出现打滑丢转的问题，传动比保持性更好，能在多粉尘、高湿度、温度波动大的恶劣工况下维持稳定工作状态。

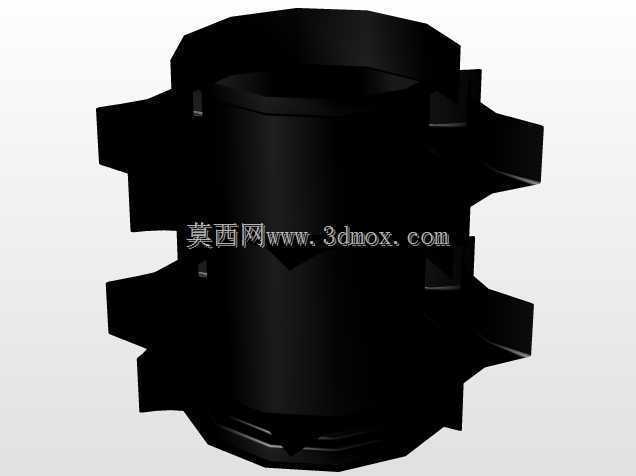

　　从设计逻辑来看，这款链轮采用了一体式轮毂结构，中间设置阶梯式通孔，用于穿过安装轴，孔壁的阶梯结构可以实现轴向上的定位，避免传动过程中出现轴向窜动。轮齿部分的齿形经过参数化计算，齿顶圆弧、齿沟圆弧的尺寸匹配对应规格链条的滚子直径，保证啮合过程中链条滚子能顺利进入齿沟，不会出现卡滞、跳齿的问题。图纸标注的45度齿间夹角、R17.7的齿根圆弧、R42.5的齿顶圆弧参数，都是围绕对应链条的节距、滚子尺寸推导而来，能保证啮合时接触应力均匀分布，减少齿面的异常磨损。

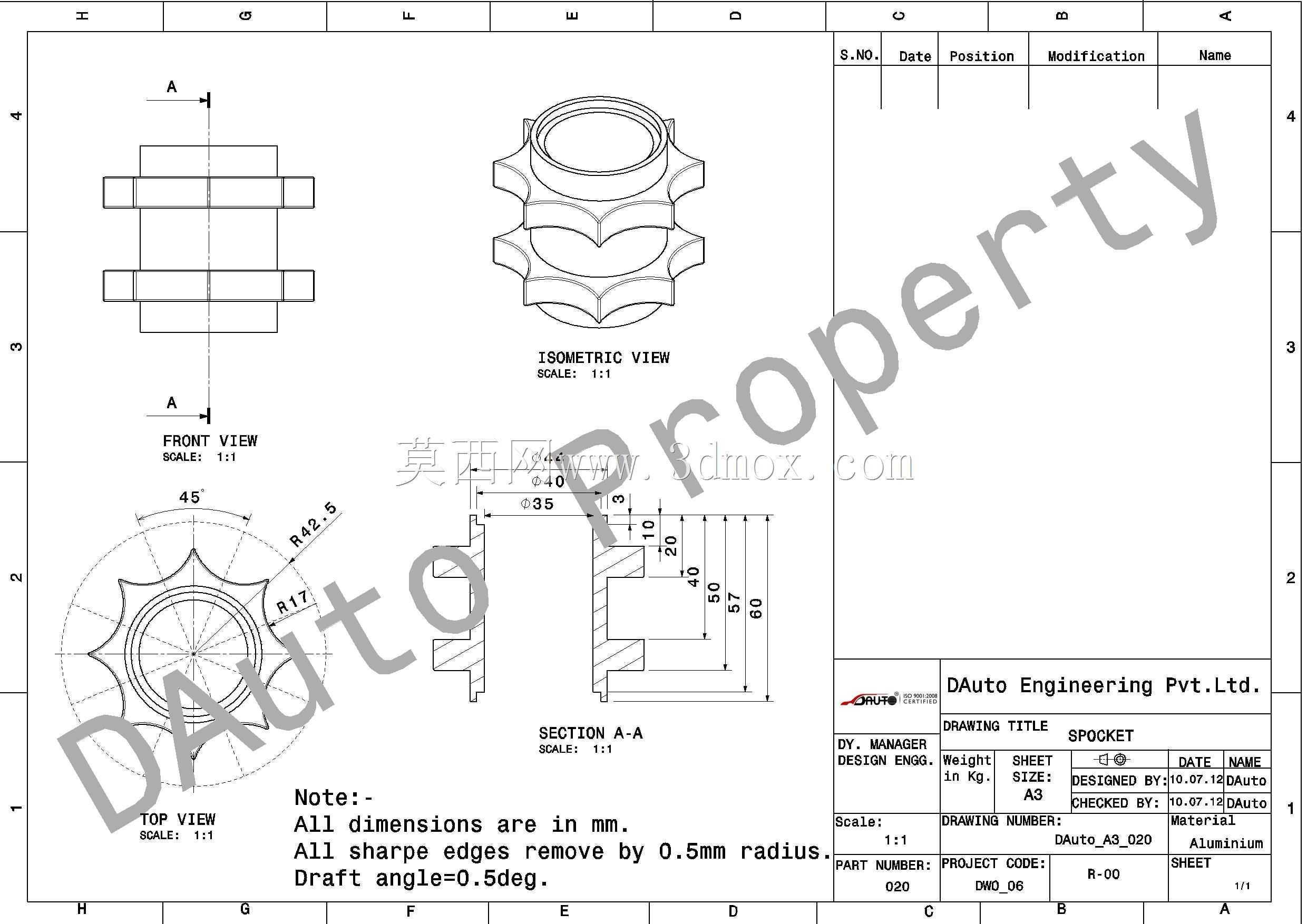

　　从视图表达来看，这份设计文件包含了前视图、俯视图、等轴测视图以及A-A剖视图，能完整呈现零件的内外结构。剖视图清晰展示了轮毂的壁厚分布，60mm的总轴向宽度里，轮毂的凸台结构留出了足够的轴向安装空间，端面的沉台结构可以容纳轴端挡圈或者锁紧螺母，不会出现安装后锁紧件突出轮体侧面的问题。轮体的径向尺寸上，齿顶圆、齿根圆、轮毂外圆的尺寸梯度设计合理，既保证了轮齿部分有足够的强度承受啮合冲击，也控制了轮毂部分的重量，避免转动惯量过大带来的启动负载升高问题。

　　设计要求里明确标注所有锐边做0.5mm倒圆处理，这个细节是实际生产中很容易忽略的点，锐边不仅会在装配时划伤操作人员，还会在热处理环节形成应力集中点，提升零件开裂的风险，0.5mm的拔模斜度也兼顾了铸造或者模锻毛坯的脱模需求，减少后续机加工的余量。零件的尺寸单位统一采用毫米，符合机械设计的通用规范，各视图的比例保持1:1，能让建模和加工人员直接对照视图核对结构比例，减少尺寸换算带来的误差。

　　在实际安装适配中，这款链轮的安装边界需要匹配对应轴径的传动轴，键槽的尺寸需要和轴上的平键对应，保证扭矩传递的可靠性，轴向定位时要保证链轮的中心平面和配套从动链轮的中心平面重合，偏差控制在允许范围内，避免链条出现偏磨，缩短链条和链轮的使用寿命。日常工况下，这类链轮需要定期检查齿面磨损情况，当齿厚磨损超过允许值时需要及时更换，避免出现断齿引发的设备故障。
