铣床用锥度连接主轴接杆结构设计

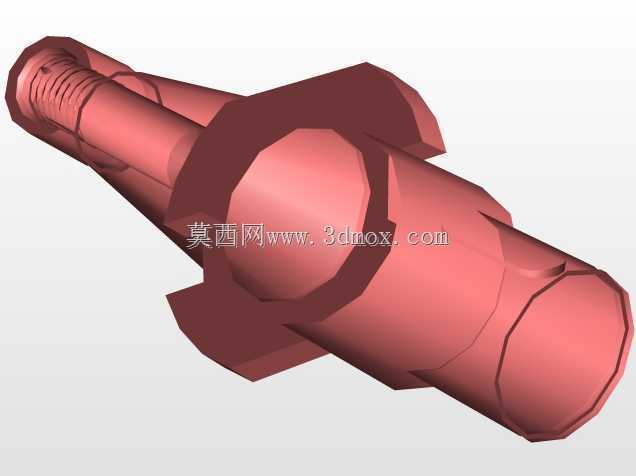

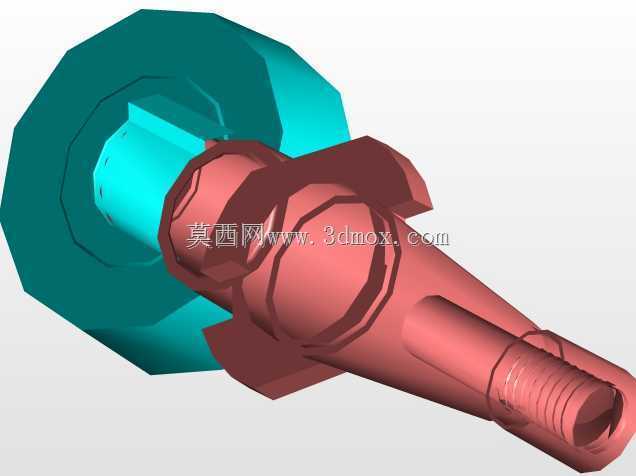

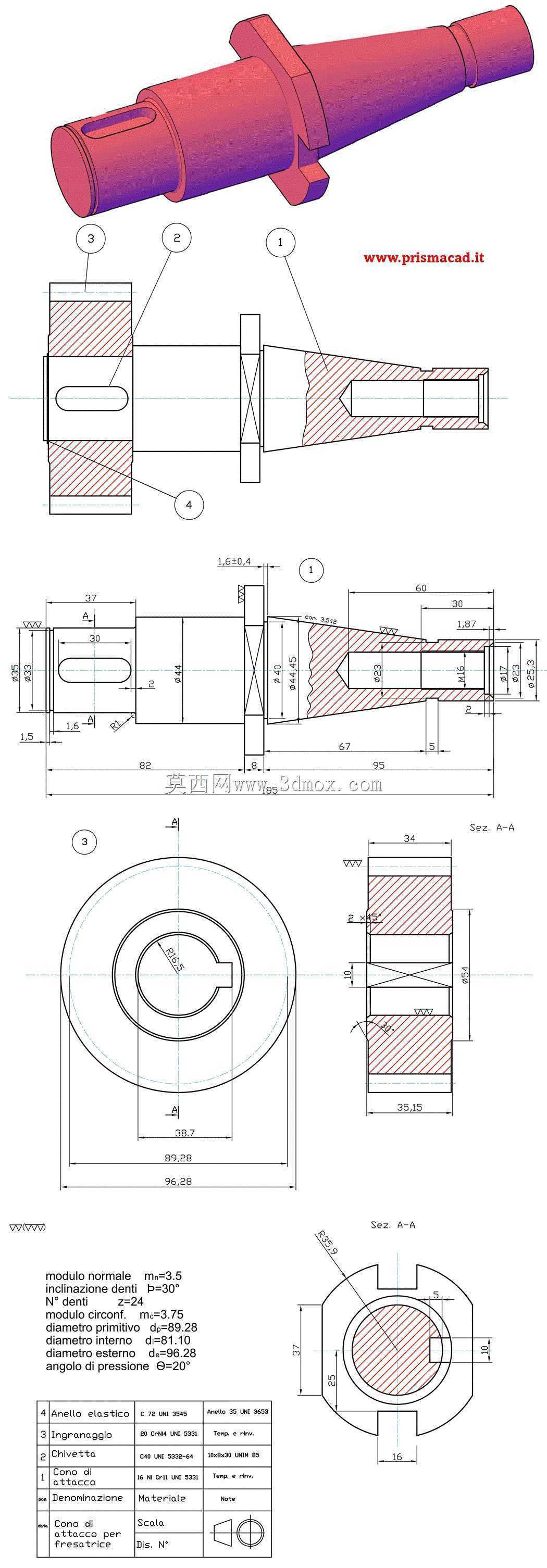

　　这套锥接结构件主要配套立式、卧式铣床的主轴端使用，是铣刀装夹系统里的核心过渡连接件，日常铣削加工中，不同规格的铣刀、钻削头无法直接和机床主轴内锥孔匹配时，就靠这类接杆完成扭矩传递与装夹定位，是机加工车间里工装夹具组的常备零件。从结构设计逻辑来看，接杆整体采用长轴类布局，靠近机床安装端做了标准莫氏锥度的外圆面，锥度精度直接决定装夹后的同轴度，加工时锥面接触率需要达到85%以上，才能避免高速铣削时出现刀摆、让刀的问题；锥段尾部设计了扁尾结构，对应主轴内孔的扁槽，用来传递大切削扭矩，防止重切削时接杆和主轴之间打滑。接杆中段设置了轴肩定位面，安装时这个面会贴紧主轴端面，控制接杆的轴向窜动，轴肩旁的退刀槽是加工时预留的工艺结构，

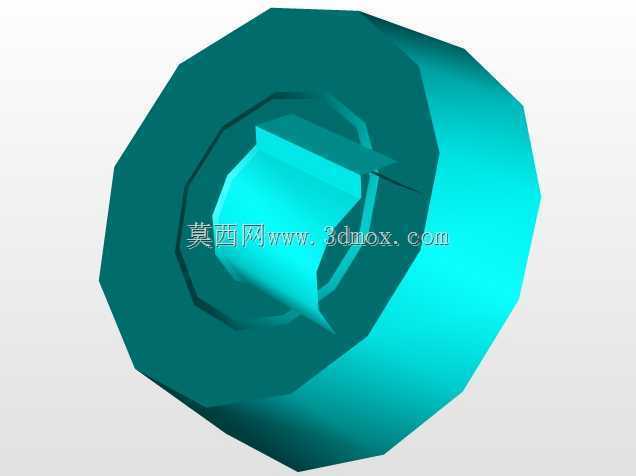

　　避免磨削锥面时出现砂轮越程碰伤端面的问题。靠近刀具装夹的一端做了内孔结构，孔内开有键槽，用来和刀具尾部的传动键配合，传递切削扭矩，内孔的尺寸公差严格按照刀具柄部的h6公差匹配，保证装夹后刀具的径向跳动控制在0.02mm以内，满足精加工的精度要求。配套的垫圈类零件是接杆锁紧时的受力缓冲件，垫在拉紧螺杆和接杆端面之间，分散拉紧力，避免接杆端面被压溃，垫圈的内外径尺寸刚好适配接杆尾部的螺纹段，安装时不会出现偏斜。从安装边界来看，接杆的总长度控制在标准铣床主轴的悬伸允许范围内，避免悬伸过长导致刚性不足，加工时产生振纹；各段外圆的直径梯度经过刚度校核，最细的杆段直径满足最大切削扭矩下的抗弯强度要求，不会在满负荷铣削时出现断杆风险。

　　设计时还考虑了日常拆装的便利性，锥面的粗糙度控制在Ra0.8以内，换刀时只需要轻敲就能完成拆卸，不会出现粘锥、咬死的情况；表面做了淬硬处理，硬度达到HRC45-50，长期反复装夹也不会出现锥面磨损、定位精度下降的问题。这类接杆除了铣床使用，也能适配钻床、镗床的主轴接口，只要锥度匹配就能通用，是机加工领域应用极广的传动连接零件，结构上没有冗余设计，每一段轴径、每一个槽位都对应实际加工中的受力、定位、装夹需求，完全围绕金属切削加工的实际工况做优化。
