90度弯弧流体管路连接构件设计

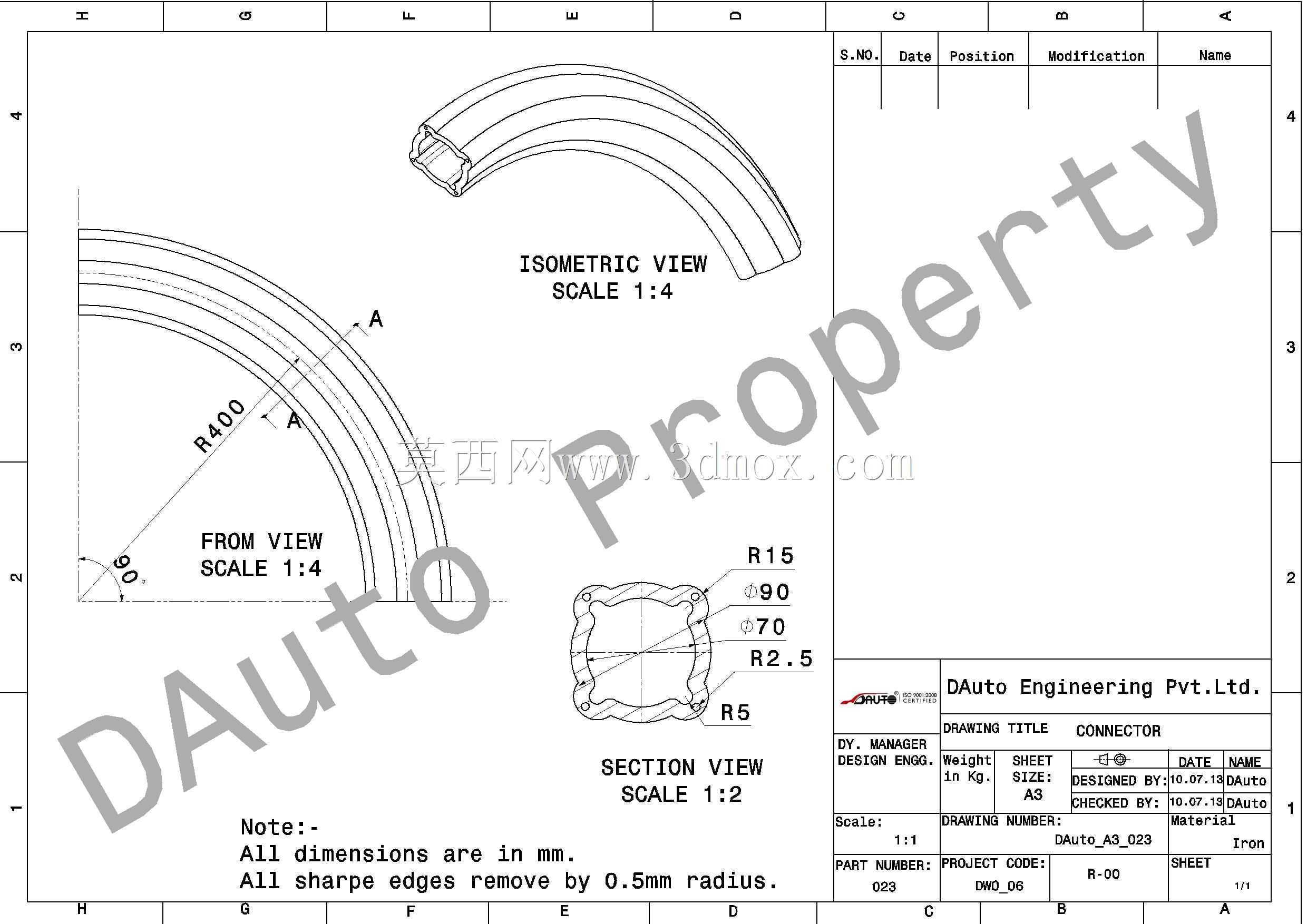

　　这类弯弧连接构件主要应用在流体输送管路系统的转向接驳场景，常见于液压管路、冷却循环管路、低压气动输送系统中，用来实现管路90度转向的同时，保证两端接口的同轴对接精度，避免管路硬弯折造成的通径缩径、流阻骤升问题。从结构设计来看，构件整体为90度弯弧形态，弯弧中心半径为400mm，整体采用等曲率圆弧过渡，没有折线拐点，能最大程度降低流体在转向位置的紊流产生，减少输送过程中的压力损失。两端的接口采用带定位止口的法兰式结构，截面视图可见接口处设置了多层环形密封槽，适配O型圈或者平垫密封形式，接口外径90mm，密封槽分别设置R15、R2.5、R5的圆角过渡，避免应力集中在密封槽的棱角位置，提升长期承压下的结构疲劳强度。

　　设计过程中优先考虑了安装边界的适配性，弯弧段的外轮廓做了等壁厚处理，壁厚均匀性控制在合理公差范围内，既避免局部壁厚过薄造成承压能力不足，也不会因为壁厚不均导致注塑或者铸造过程中出现缩孔、变形缺陷。构件所有锐边都做了0.5mm的倒圆角处理，一方面避免安装过程中割伤密封件或者操作人员，另一方面也能减少流体在管壁处的挂壁残留，对于输送带有微小颗粒的流体介质时，能降低颗粒在棱角位置的堆积概率。从安装适配角度，该构件两端接口的连接尺寸遵循通用管路接驳标准，不需要额外制作过渡接头就能直接和同通径的标准管路对接，弯弧的整体外轮廓尺寸经过校核，在密集排布的管路组中安装时，不会和相邻管路产生干涉，预留的安装操作空间能满足普通扳手的拧紧作业需求。

　　在结构强度校核层面，弯弧段的曲率半径和通径的比值经过优化，既不会因为曲率半径过小造成流阻过大，也不会因为曲率半径过大导致整体安装占用空间过多，平衡了流体性能和安装空间的双重需求。截面的加强结构设计在接口位置，通过局部加厚的方式提升接口处的连接刚性，避免管路接驳拧紧时造成接口变形，影响密封效果。
