蝶形螺母紧固件三维结构设计

　　日常设备运维、小型工装调试场景里，经常会遇到需要频繁拆装、且没有工具辅助的连接需求，这时候蝶形螺母的结构优势就体现得十分明显。不同于普通六角螺母需要借助扳手施加扭矩，蝶形螺母两侧延伸出的对称翼片，能让操作人员直接用手指捏住施力，完成拧紧或松脱动作，在配电箱接线端子紧固、小型设备检修盖板固定、家用器械拆装、户外临时设施搭建这类场景中，能大幅降低操作门槛，省去携带配套工具的麻烦。

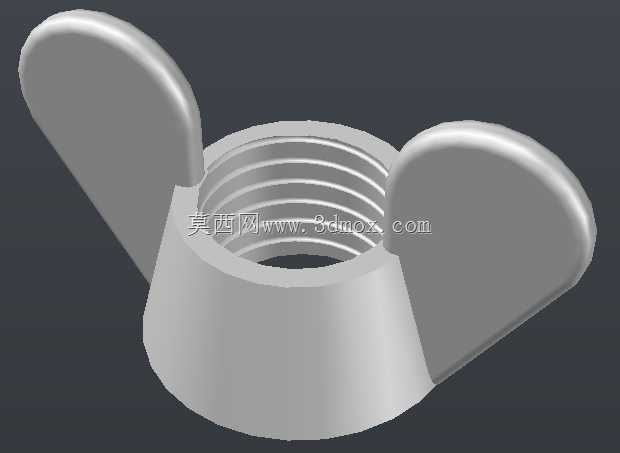

　　从结构设计逻辑来看，蝶形螺母的核心功能是实现低扭矩下的可靠螺纹锁紧，中间的螺纹段需要和对应规格的外螺纹件精准配合，螺纹公差通常选用中等精度等级，既能保证旋合顺畅，又能避免配合间隙过大导致的连接松动。两侧翼片的造型做了圆弧过渡处理，没有尖锐棱角，一方面是避免徒手操作时划伤手部，另一方面是优化受力分布，让手指施加的力能更高效地转化为螺纹副的锁紧扭矩，不会因为应力集中导致翼片根部在反复受力后出现断裂。翼片的展开宽度经过合理匹配，不会因为尺寸过大占用过多安装空间，也不会因为宽度过小导致徒手施力时力矩不足，拧不动的情况。

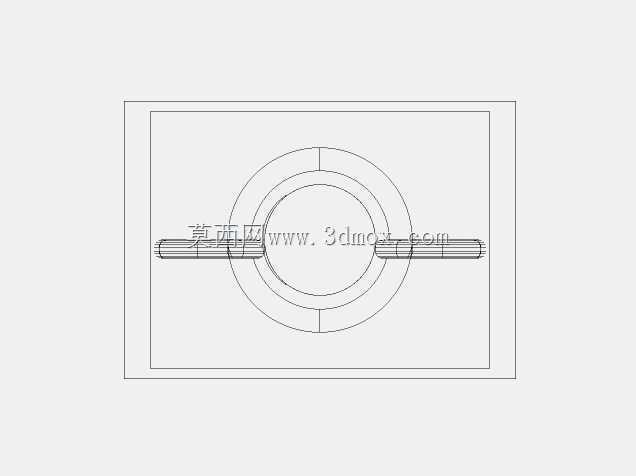

　　在安装边界上，这类蝶形螺母不需要预留扳手的活动空间，只需要预留出手指捏住翼片转动的操作空间即可，相比六角螺母能有效压缩安装区域的空间占用，适合布局紧凑、后期需要频繁调整的连接点位。设计建模时，需要重点关注翼片与中间螺纹基体的过渡圆角，这个位置是应力集中的高发区域，圆角半径过小的话，在反复拧紧受力时很容易出现翼片断裂的失效问题；同时翼片的厚度也要匹配对应螺纹规格的额定锁紧扭矩，厚度不足会导致翼片受力变形，过厚则会增加不必要的材料成本和整体重量。

　　实际选型应用中，这类螺母多用于低载荷、需要频繁拆装的连接部位，不适合用于大载荷、强振动的重载连接场景，因为徒手施加的扭矩有限，无法达到重载连接需要的预紧力，强振动环境下容易出现松脱。建模过程中需要保证两侧翼片的对称度，否则拧紧过程中会出现受力不均，不仅操作手感差，长期使用还会导致螺纹副偏磨，降低连接可靠性。螺纹段的有效旋合长度也需要符合紧固件设计规范，保证足够的螺纹啮合牙数，避免滑牙失效。
