L型带孔冲压安装固定支架结构

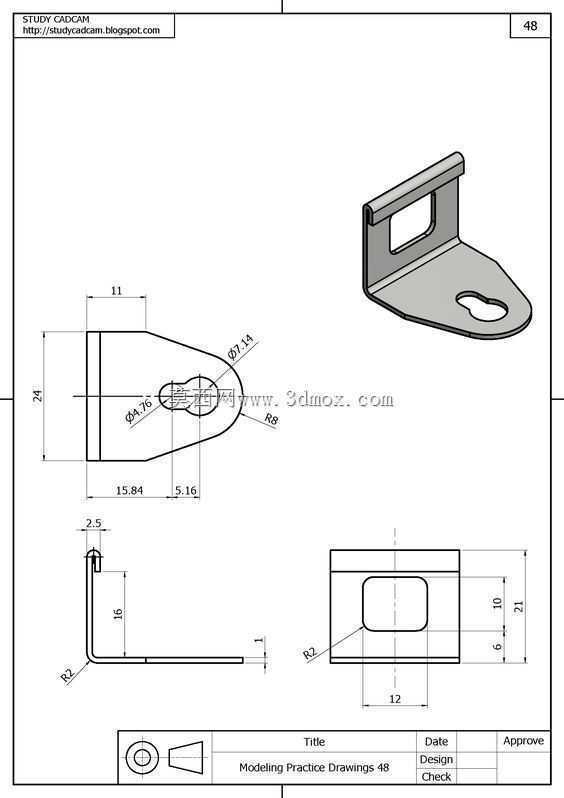

　　这类L型弯折的钣金支架，在轻工装配、小型设备机架搭建、电气柜内部元件固定场景里应用十分广泛，属于小载荷连接固定类的典型冲压构件。从结构形态来看，构件采用单直角弯折成型，两个互相垂直的安装面分别承担不同的连接功能：竖直面开设方形避让孔，既可以减轻构件自身重量，也能为对接部件的凸起结构留出避让空间，避免安装时出现结构干涉；水平面开设腰型安装孔，这类孔型的设计核心是预留安装调节余量，现场装配时可以根据对接件的实际位置偏差，在腰型孔的长度范围内调整固定位置，降低对安装孔位加工精度的要求，适配现场装配的公差累积问题。

　　设计这类支架时，首先要明确两个安装面的载荷传递路径，竖直面通常用来连接被固定的功能部件，水平面用来贴合设备基础面或者机架型材表面，弯折处的圆角半径需要匹配所选板材的厚度，避免弯折过程中出现外侧材料拉裂、内侧材料起皱的工艺缺陷，常规冷轧钢板弯折时，内弯折圆角一般取板材厚度的1到1.5倍即可满足工艺要求。两个安装面的外形轮廓做了切角收边处理，除了减少尖锐边角带来的装配划伤风险，也能在有限的安装空间里避让周边的其他构件，避免支架边角与相邻部件发生磕碰。

　　从安装边界来看，竖直面的高度尺寸需要匹配被固定部件的连接孔位间距，保证连接螺栓可以顺利穿过方形孔周边的实体区域完成锁紧，不能让孔位过于靠近弯折棱边，否则会降低连接区域的结构强度，受力时容易出现板材变形；水平面的轮廓延伸长度要覆盖腰型孔的调节行程，同时保证螺栓锁紧时的压紧面有足够的接触面积，避免局部压强过大导致板材凹陷。这类支架一般采用冷轧钢板冲压成型后做发黑或者镀锌表面处理，兼顾成本与防锈能力，适合在室内设备环境下长期使用，日常维护中只需要定期检查连接螺栓的锁紧状态即可，不需要额外的润滑保养。在实际选型应用时，需要根据承载的部件重量核算板材厚度，小载荷场景下1.5到2mm厚度的板材即可满足强度要求，如果承载的部件存在振动工况，还可以在连接面之间加装橡胶减震垫，降低振动传递带来的螺栓松动风险。
