弯臂式带孔连接固定支座结构设计

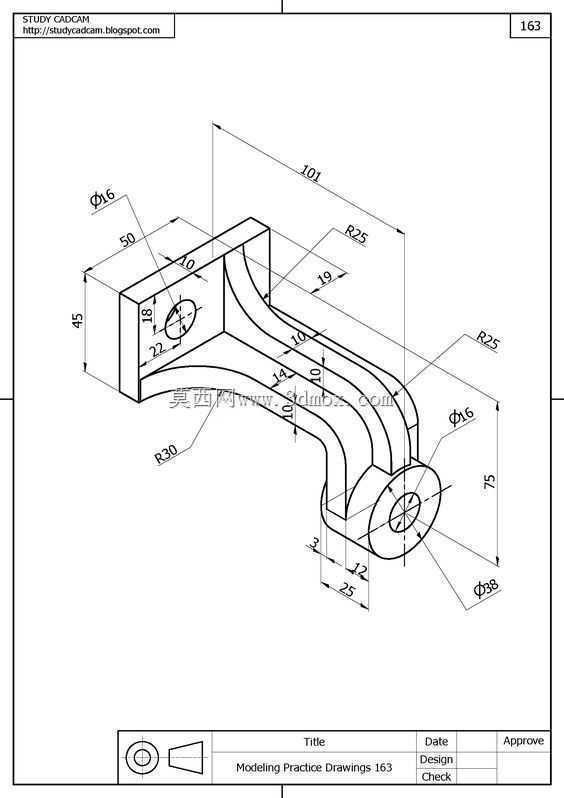

　　这类弯臂式连接支座多应用在中小型设备的机架跨距连接场景中，常见于轻工输送线侧边导向组件安装、小型工装夹具的悬臂支撑、农用机械操作杆件的连接固定位置，核心作用是在两个存在空间高度差、水平错位的安装面之间实现刚性连接，同时传递横向载荷与小幅扭转力矩，避免直连结构带来的安装干涉问题。从结构设计逻辑来看，支座一端采用带单安装孔的方形贴合面，安装面做了整面铣平处理，能够与设备安装基面完全贴合，单孔设计预留了一定的安装调整余量，适配现场安装时的孔位小幅偏差，不需要过高的安装孔位加工精度就能完成装配；连接臂部分采用渐变圆弧过渡的弯臂结构，而非直角弯折设计，这种结构能够大幅降低直角位置的应力集中系数，在承受垂直于安装面的冲击载荷时，

　　应力会顺着圆弧曲面均匀分散到整个臂身，不会在弯折处出现应力断裂的风险，臂身的截面厚度从安装端到铰接端做了等强度渐变设计，靠近固定安装面的位置截面更厚，承载能力更强，靠近活动铰接端的位置截面适当收窄，在保证结构强度的前提下减少整体重量，降低材料消耗。另一端的带孔筒状结构是铰接配合端，内孔精度按照H7公差设计，能够与配套的铰接销轴、小直径轴承形成间隙配合，实现连接部件的小角度转动需求，筒状结构的端面同样做了贴合处理，能够与配套的轴套端面贴合，避免销轴出现轴向窜动。在安装边界上，方形安装面的边长尺寸适配常规M10-M12规格的安装螺栓，铰接端内孔适配直径12-16mm的销轴，整体弯臂的弯曲半径经过空间校核，安装后不会与周边的管线、

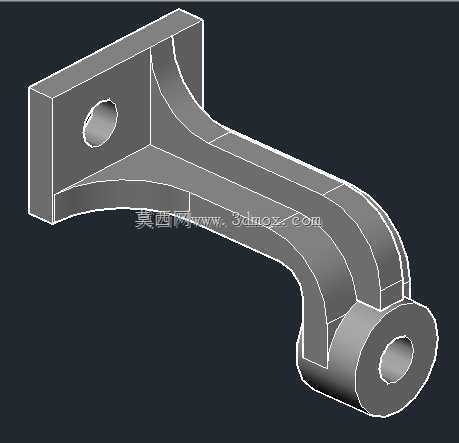

　　相邻运动部件产生干涉，臂身的外侧做了倒圆角处理，既避免安装过程中锐边划伤操作人员，也能减少铸造、注塑加工时的边角缺陷。实际应用中，这类支座不需要额外的焊接加工，直接通过螺栓与销轴就能完成装配，后期维护更换时拆卸便捷，能够替代部分焊接式弯臂支架，减少现场焊接的工作量，同时避免焊接变形带来的安装精度偏差。在建模过程中，圆弧过渡面的曲率需要反复校核，既要保证应力分散效果，也要控制整体的外形尺寸不超出安装空间限制，铰接端的内孔与安装面的平行度公差需要控制在0.1mm以内，避免装配后出现销轴卡滞、转动不顺畅的问题。
