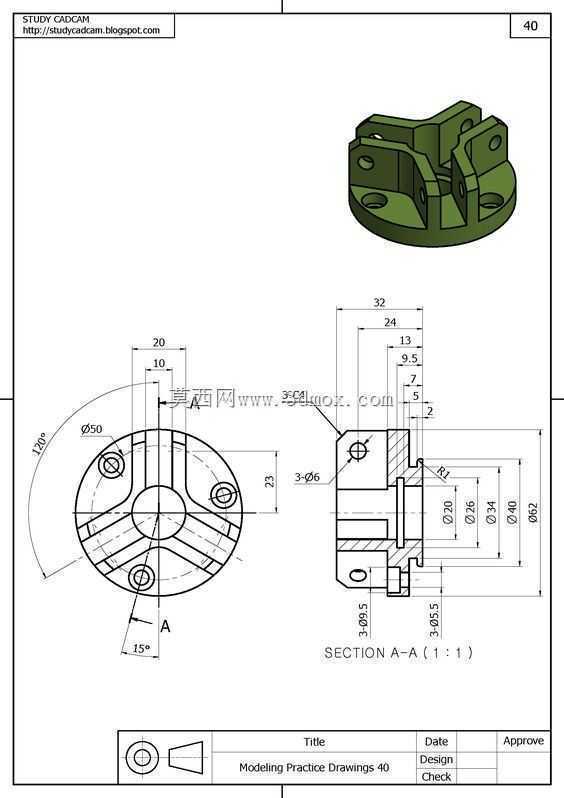

带双耳支座的圆形机械连接基座结构

　　该零件属于机械传动与支撑系统中的基础连接构件，主要应用在中小型机电设备的动力输出端、工装夹具的定位安装工位以及自动化生产线的工位转接部位，承担上部铰接组件与下部固定基体之间的载荷传递、位置限定功能。从结构设计逻辑来看，整体采用圆形盘式底座作为承载基础，底座盘面均匀分布多组沉头安装孔，孔位排布遵循圆周等分原则，可适配常规规格的内六角紧固螺栓，安装时沉孔结构可完全容纳螺栓头部，避免螺栓突出底座平面造成的装配干涉，同时保证底座与安装基面的完全贴合，降低连接部位的应力集中风险。底座上部延伸出的两组对称双耳支座，是该零件的核心功能结构，耳座上开设同轴通孔，用于穿装铰接销轴，实现与上部摆臂、连杆类活动构件的铰接连接，

　　耳座与底座衔接位置做了大圆弧过渡处理，该设计并非单纯的工艺倒角，而是通过圆弧过渡分散铰接部位传递的交变载荷，避免直角衔接处出现应力断裂隐患，在往复摆动的工况下可有效提升结构疲劳寿命。在实际选型适配过程中，该基座的安装边界以底座外圆为最大径向尺寸，耳座顶端为整体结构的最高尺寸，设计时需预留足够的上部摆动空间，避免上部铰接构件运动时与周边设备部件发生碰撞；耳座的同轴孔公差需满足H7级精度要求，与销轴采用间隙配合，保证铰接转动的顺畅性，同时控制配合间隙在合理范围，避免铰接部位出现过大旷量影响传动精度。底座盘面的减重孔设计，在不降低整体结构刚性的前提下减少了零件材料用量，同时可作为装配时的对位观察孔，方便安装人员确认底座与基面的贴合状态。

　　这类连接基座常替代传统的焊接式支座，一体成型的结构避免了焊接变形带来的位置精度偏差，在需要频繁拆装维护的工位上，无需重新焊接调校即可快速更换，大幅降低设备运维的时间成本。从工况适配性来看，该结构可承受径向与轴向的复合载荷，适用于低速摆动的铰接工位，不适合高速旋转的传动场景，在选型时需根据上部构件的摆角范围、最大载荷值匹配对应材质的加工件，常规工况下采用45号钢调质处理即可满足使用要求，腐蚀环境下可更换为不锈钢材质加工。
