带法兰空心外螺纹连接销轴结构设计

　　这类带法兰的空心外螺纹销轴，在轻工自动化输送线、小型工装夹具的铰接工位应用十分广泛，日常做设备改造时经常会碰到需要这类零件的场景。从结构上看，端部的法兰盘主要承担轴向限位作用，安装时法兰端面直接贴合安装基体的接触面，不需要额外加装轴端挡圈或者锁紧垫片，能减少装配环节的零件数量，降低现场装配的复杂度。中间的锥度过渡段是整个零件的应力分散核心，很多同类型直轴销轴在交变载荷下容易在轴肩位置出现应力集中断裂，这个锥度过渡能把铰接处的径向载荷平缓传递到法兰端，避免应力突变，在频繁启停的铰接工位，这种结构的疲劳寿命比直轴肩结构高出不少。端部的外螺纹段主要用于锁紧固定，安装时穿过对应的铰接孔后，配上防松螺母就能完成轴向固定，

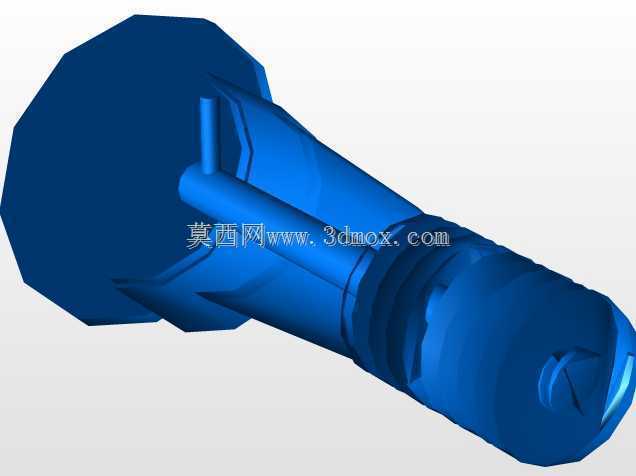

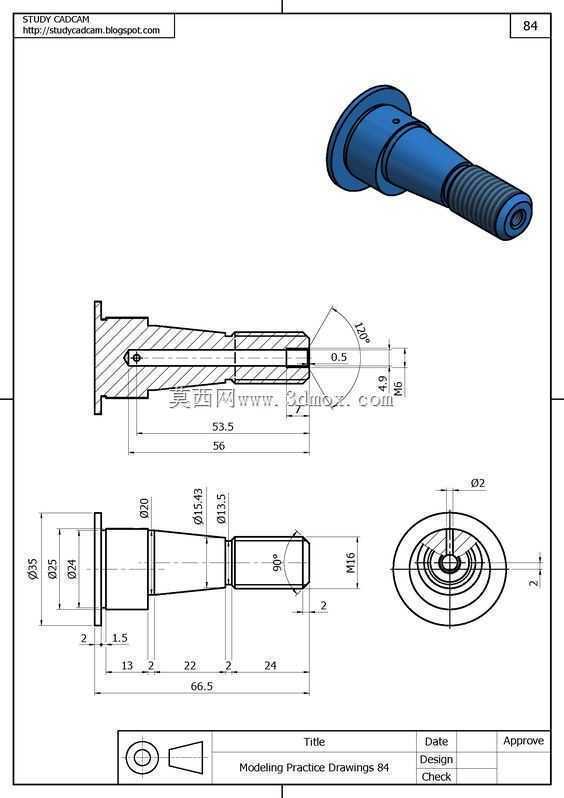

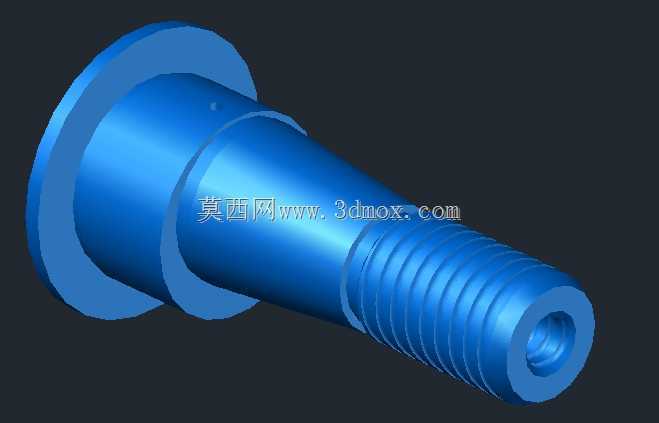

　　不需要在轴端加工径向销孔，对安装现场的加工要求更低，即使是没有高精度钻孔设备的维保现场也能顺利完成装配。空心的内孔设计并非单纯为了减重，很多气动夹具或者需要走冷却介质的铰接工位，介质可以直接从轴的内孔穿过，不需要额外布置外接管路，能让整个铰接机构的结构更紧凑，避免管路随铰接动作反复弯折出现破损。做三维建模时，首先要确认安装边界：法兰盘的外径要比铰接安装孔的直径大3到5毫米，保证足够的限位接触面积，法兰厚度要根据额定轴向载荷核算，避免受冲击时法兰出现变形；锥度过渡段的锥度一般控制在1:10到1:20之间，锥度过大容易导致应力分散效果不足，锥度过小则会增加轴的整体长度，占用更多安装空间；

　　外螺纹段的长度要预留出螺母锁紧余量以及防松垫圈的安装空间，螺纹规格要和铰接端的受力匹配，避免螺纹受剪切力出现滑牙；内孔的直径要兼顾介质通径需求和轴的抗扭、抗弯强度，不能为了追求大通径盲目扩大内孔，导致轴的整体刚度不足。实际选型应用时，要注意铰接配合段的表面粗糙度要求，频繁转动的铰接工位需要把配合面粗糙度控制在Ra1.6以下，减少转动时的磨损，如果是长期固定的定位销轴，粗糙度可以适当放宽到Ra3.2，降低加工成本。这类零件的材质一般根据使用场景选择，普通工况下用45号钢调质处理即可，有腐蚀环境的工位可以选用304不锈钢加工，需要更高强度的重载工位则可以选用40Cr调质后表面淬火，提升配合面的耐磨性能。建模过程中要特别注意螺纹收尾段和锥度过渡段的衔接位置，这里是应力集中的高发区域，建模时要做微小的圆角过渡，不能直接做直角衔接，避免后续有限元分析时出现应力奇异，也能避免实际加工时出现应力断裂的隐患。
