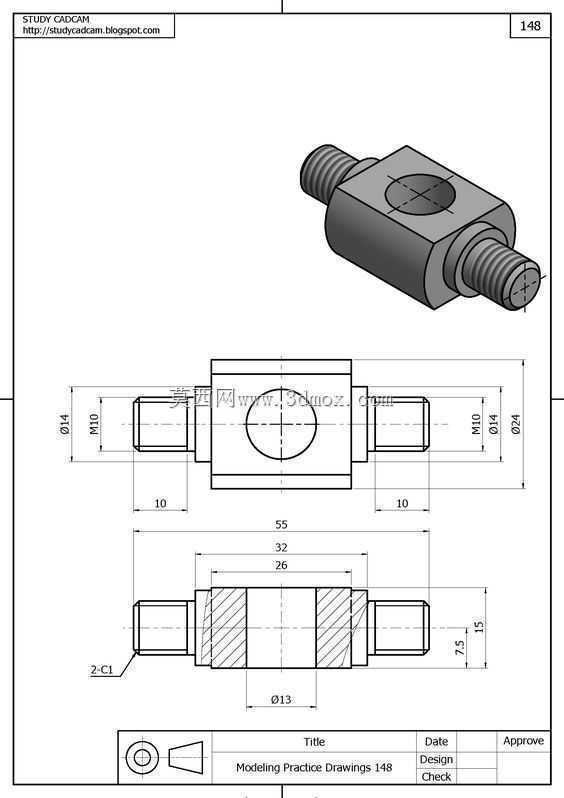

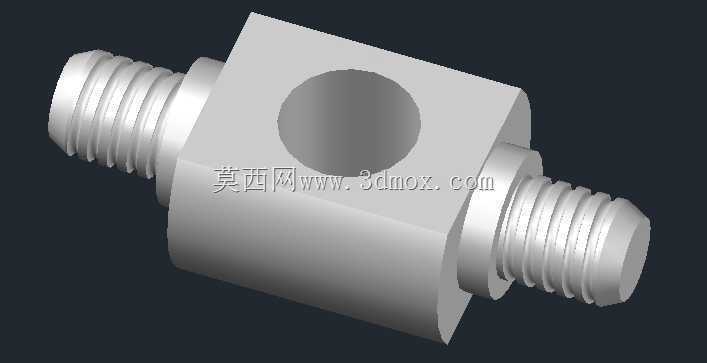

这类带径向通孔的双头外螺纹接头,在流体管路系统里承担着分流、转接的核心作用,常见于小型液压站控制回路、气动执行元件的气路排布、低压润滑系统的油路分支场景,也会在实验台的流体测试管路中作为转接节点使用。从结构设计逻辑来看,中间的方形主体并非随意设置,首先是为安装时提供扳手夹持位,相比六角结构,方形夹持面在狭小安装空间内更易施加扭矩,不会出现打滑滑脱的问题,同时方形主体的平面也方便做径向定位,避免安装后径向通孔的朝向出现偏移,保证外接支路的管路走向符合排布要求。两端的外螺纹采用等径设计,适配同规格的内螺纹管路接口,螺纹段根部设置的轴肩,能够在螺纹拧入到位后形成硬限位,既可以控制螺纹拧入深度,避免过度拧入导致螺纹损伤或者主体变形,
也能配合密封垫片实现端面密封,相比单纯的螺纹密封,端面密封的耐压稳定性更好,在低压工况下长期使用也不容易出现渗漏问题。中间的径向通孔垂直于主体轴线贯穿,直接连通两端的轴向流道,这种垂直贯通的结构流道阻力小,流体经过时的压力损失低,不会出现局部涡流导致的流阻增大或者杂质沉积问题,适合输送粘度不高的液压油、压缩空气、润滑脂等介质。从安装边界来看,这类接头的整体轴向长度较短,方形主体的对边尺寸比螺纹大径大出30%左右,安装时需要预留的扳手操作空间仅需覆盖方形主体的两个夹持面即可,不需要过大的操作半径,适合在阀岛、集成阀块这类排布紧凑的安装面上使用。建模过程中需要重点关注几个公差配合点:两端外螺纹的同轴度需要控制在0.05mm以内,
避免安装后出现别劲导致的密封失效;径向通孔与轴向流道的相贯线处需要做微小的圆角过渡,避免应力集中,在长期受流体压力冲击的工况下,相贯线位置是应力集中的高发区,微小圆角可以大幅提升零件的疲劳强度;螺纹段的收尾退刀槽宽度需要匹配标准螺纹加工刀具的参数,保证螺纹加工时不会在根部出现乱牙,同时退刀槽的直径要小于螺纹小径,保证螺纹拧入时轴肩端面能够完全贴合安装面。这类零件的加工一般采用棒料车削成型,先车出两端外螺纹和中间方形主体的外圆,再通过铣削加工出方形夹持面,最后钻削径向通孔,加工完成后需要做去毛刺处理,尤其是流道内部的毛刺必须清理干净,避免脱落进入管路造成下游阀件或者执行元件的卡滞。在实际选型时,需要根据管路的工作压力匹配对应的材质,低压气动场景可以使用铝合金材质降低重量,液压工况则需要使用碳钢或者不锈钢材质保证强度,螺纹的密封形式如果采用锥螺纹则不需要额外的端面密封,但轴肩的定位作用依然保留,方便控制安装角度。
