重载传动用铰接式链节结构件

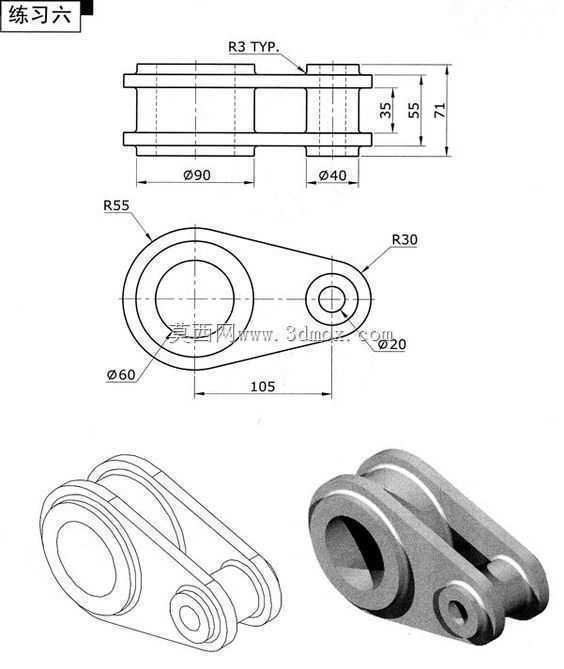

　　该铰接式链节结构件主要应用于重载链传动场景，常见于矿山输送设备、重型板式给料机、大吨位牵引输送线的传动链条组成单元，作为链条中单节铰接承载的核心构件，需要同时承受纵向牵引拉力、横向铰接摆动的交变载荷，以及运行过程中与链轮啮合产生的接触压应力。从结构设计来看，该零件采用一体锻压成型的基体结构，大端为带内孔的套筒配合位，用于安装链节套筒与销轴，和相邻链节的叉形端形成铰接副，内孔的尺寸公差需要满足与套筒的过盈配合要求，同时保证铰接转动时的同轴度偏差控制在0.02mm以内，避免运行中出现卡滞或偏磨。小端为销轴连接位，用于插入铰接销轴与另一节链节的套筒端配合，两端的凸台结构用于限位外链板的安装位置，防止链板在受载时出现轴向窜动。

　　中间的连接臂采用变截面过渡设计，在大端与小端的衔接位置做了圆弧过渡处理，避免应力集中导致的疲劳断裂，连接臂的厚度根据额定牵引载荷计算取值，在保证结构强度的前提下尽可能降低零件自重，减少链条运行过程中的惯性冲击。外形尺寸方面，大端外径与配套链轮的齿槽宽度匹配，保证啮合时齿面与链节外圆的接触面积均匀，不会出现局部点蚀；铰接中心距是链传动的核心节距参数，直接决定链轮的分度圆直径与传动比匹配度，安装时需要保证相邻链节铰接后转动灵活，无轴向窜动间隙，同时铰接副的密封槽位可预留润滑脂存储空间，延长户外重载工况下的使用寿命。该零件的建模过程中，对铰接孔的同轴度、连接臂的应力集中区域做了细节还原，可直接用于链传动系统的装配仿真、有限元受力分析，也可作为同类重载链节设计的参考原型，在选型时可根据实际牵引载荷调整连接臂厚度与铰接孔直径，匹配不同工况的承载需求。
