多安装孔位异型法兰连接基座结构

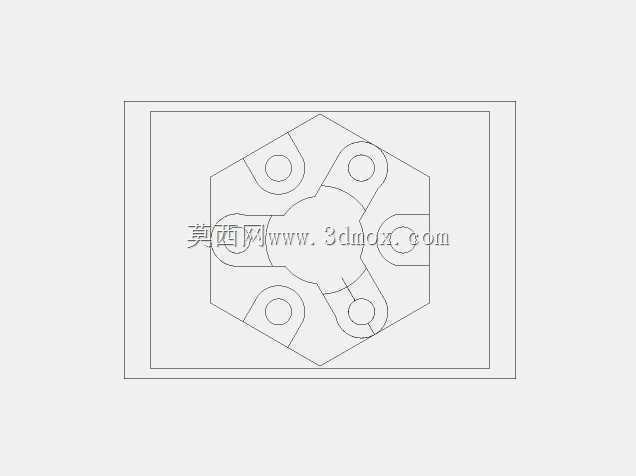

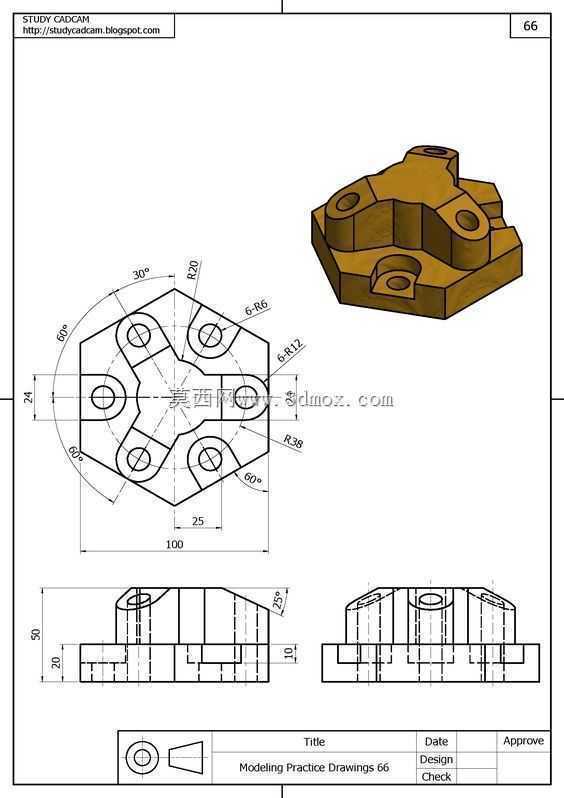

　　这款异型法兰连接基座，主要应用在液压阀组集成安装、小型气动回路汇流板固定、低压流体管路端接等场景，在小型自动化设备的阀岛安装工位、小型动力单元的油路分配端都能见到这类结构的身影，核心作用是为上方安装的阀件、管路接头提供稳定的支撑与定位基准，同时通过自身的安装孔位完成与设备安装面的刚性固定。从结构设计来看，基座主体采用近似六边形的切边轮廓，相比整圆形法兰在排布密集安装孔时更节省横向安装空间，切边后的直边可以作为安装时的定位靠面，降低现场装配时的找正难度。基座上共设置五处带凸台的安装通孔，每个孔位周边都做了局部加厚的凸台结构，一方面是为了增加螺纹连接的啮合长度，避免薄基座板在螺栓锁紧时出现应力变形，

　　另一方面凸台的端面可以作为加工时的统一基准面，保证所有安装孔的端面平面度控制在合理公差范围内，减少阀件安装后出现密封面渗漏的概率。中心区域做了下沉式的平面设计，用来适配上方安装元件的定位凸台，避免装配时出现干涉，同时中心区域的平面粗糙度要求高于周边区域，保证与被连接件的贴合紧密性。设计时首先要确认安装边界，这类基座的外轮廓切边尺寸需要匹配安装工位的预留空间，不能与周边的管路、走线槽产生干涉，所有安装孔的位置度公差需要控制在0.1mm以内，保证与上方阀件、下方安装板的孔位完全对中，避免强行装配产生内应力。每个安装孔的凸台高度需要统一，保证螺栓锁紧时各点受力均匀，不会出现局部压溃的情况。基座的底部做了全平面加工，与设备安装面完全贴合，

　　避免长期受振动影响出现连接松动。这类结构在建模时需要重点关注凸台与主体的过渡圆角，圆角半径不能过大，否则会影响被连接件的贴合，也不能过小导致应力集中，在长期受油压、气压脉冲载荷的工况下出现开裂风险。另外，孔口位置都做了微小的倒角处理，既可以去除加工毛刺，也能引导螺栓顺利穿入，提升装配效率。
