弯臂式安装支座结构设计方案

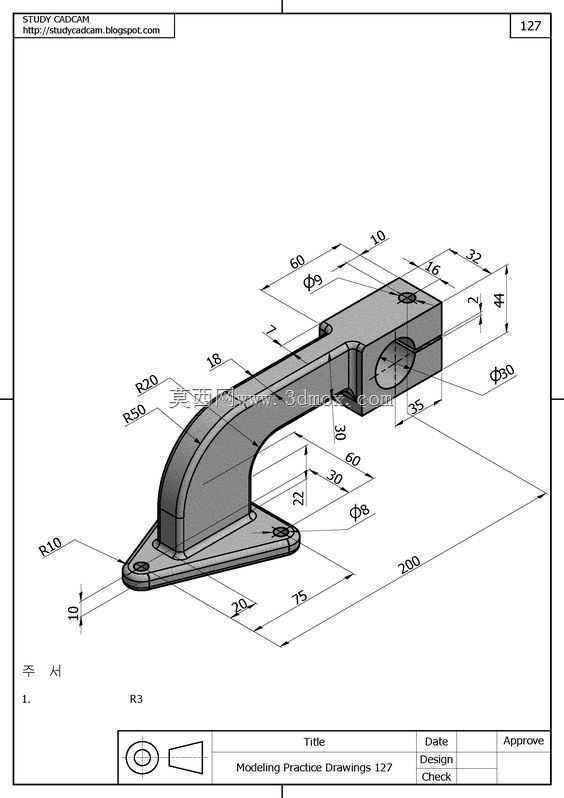

　　这类弯臂式安装支座多应用在工业设备的侧向支撑场景中，常见于生产线旁的传感器安装支架、小型操作件的固定基座、设备舱门的联动支撑结构，也可作为轻型工装的定位连接构件使用，核心作用是在两个存在高度差与水平偏移的安装面之间，提供刚性足够的连接支撑，同时预留出中间走管、走线或者避让其他运动部件的空间，避免直连式支座带来的空间干涉问题。从结构设计逻辑来看，整个构件分为底部安装法兰、弧形过渡弯臂、端部安装块三个功能段，底部法兰采用三角式安装孔布局，两个安装孔沿弯臂延伸方向排布，单个安装孔位于法兰前端，这种三点固定的方式相比对称四点安装，更适配安装面空间受限的场景，同时能保证安装后的抗扭转性能，法兰边缘做了R10的圆角过渡，

　　避免应力集中在法兰与弯臂的衔接位置。弧形弯臂部分采用R50与R20的双圆弧过渡，没有采用直角折弯结构，一方面是为了降低冲压或者铣削加工时的应力残留，另一方面弧形结构在承受端部垂直载荷时，力的传递路径更顺滑，不会在转角位置出现应力突变导致的断裂风险，弯臂的截面采用等厚度矩形截面，厚度尺寸经过载荷校核，能满足常规轻型支撑的刚度要求，不会在长期负载下出现形变。端部安装块为方块式结构，设置了同轴的通孔用于穿装连接轴或者固定螺栓，孔位周边做了沉台设计，能保证紧固件安装后端面齐平，不会突出块体表面影响相邻部件的装配，端部块体与弯臂的衔接位置做了局部加厚处理，抵消开孔带来的截面强度损失。从安装边界尺寸来看，整个构件总长度控制在200mm范围内，

　　底部安装面到端部孔中心的垂直高度为35mm，弯臂最低点距离安装面的间隙为22mm，这个间隙尺寸足够穿过直径10mm以内的气管、线缆或者小型拉杆，不会出现结构干涉。各部位的尺寸公差标注遵循机械制图的通用规范，安装孔的位置度公差、配合孔的尺寸精度都能满足常规装配要求，不需要额外做二次加工即可直接投入使用，建模过程中所有圆角、倒角都按照实际加工工艺设置，不存在无法落地的理想化结构，不管是采用3D打印做样件验证，还是采用铣削、钣金折弯加工批量生产，都能直接提取模型参数生成加工路径。
