带卡槽开口式机械连接固定卡扣结构

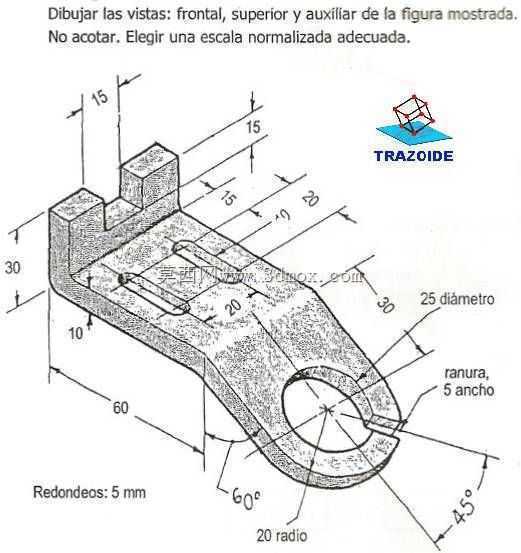

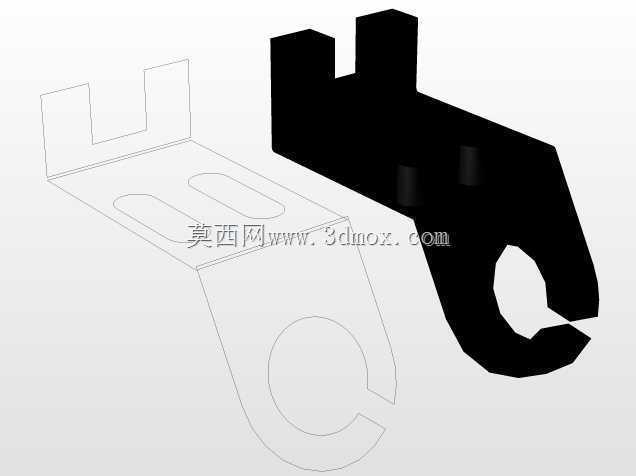

　　这类带卡槽的开口式卡扣构件，多应用在轻工自动化生产线、小型输送设备的侧边辅件固定场景，也常作为小型设备外壳内部的线束、轻质管路的快速固定件使用，替代传统螺丝紧固方案，能大幅缩短现场装配与后期维护的拆装耗时。从结构设计逻辑来看，构件主体分为三个功能段，上部的两个对称凸块是定位段，对应安装基座上的预制卡槽，装配时凸块滑入基座槽道后可限制构件沿垂直于安装面方向的窜动，避免卡扣受侧向力时从基座脱出；中部的平板段是承载基体，上面开设的两个长圆形腰型孔是安装调节位，允许装配时根据实际固定位置做小范围的距离微调，抵消基座加工或现场安装带来的位置误差，腰型孔的长度方向与构件长度方向一致，单边调节余量可覆盖常规安装场景下的累计公差，

　　无需额外扩孔或补加工。下部的开口C型卡爪是核心功能段，开口处做了小角度的外扩导向倒角，装配时只需将卡爪对准待固定的圆杆或管类件按压，即可借助材料本身的微量形变让管件卡入C型内腔，卡合后C型内腔的圆弧面与被固定件外壁完全贴合，接触面积足够保证固定后不会出现松脱晃动，同时不会过度挤压被固定的薄壁管路造成变形。设计时需要重点控制几个尺寸边界：上部两个定位凸块的中心距要与基座卡槽的中心距严格匹配，凸块的厚度要略小于卡槽槽宽，保留0.1到0.2mm的装配间隙，保证滑动顺畅同时不会出现过大旷量；中部平板段的腰型孔宽度要匹配常用的M4或M5固定螺丝，孔边到平板边缘的距离要满足材料的强度要求，避免锁附螺丝时出现边缘开裂；

　　下部C型卡爪的开口尺寸要比被固定件的外径小0.3到0.5mm，保证卡合后的预紧力足够，同时C型内腔的圆弧直径要与被固定件外径一致，避免点接触造成应力集中。这类卡扣在实际使用中不需要额外的紧固件，单人即可完成装配操作，在需要频繁拆装调整的设备工位上，相比传统的管卡、扎带固定方案，重复使用次数更多，固定可靠性更强，也不会像扎带一样拆卸后即报废，能有效降低设备运维的耗材成本。建模过程中需要注意各功能段之间的过渡圆角处理，尤其是平板段与卡爪、定位凸块的衔接位置，要避免直角锐边造成的应力集中，若采用塑料材质注塑生产，这些过渡位置还能减少注塑时的应力残留，提升构件的整体抗弯折强度。
