小型拖挂底盘行走悬架结构设计

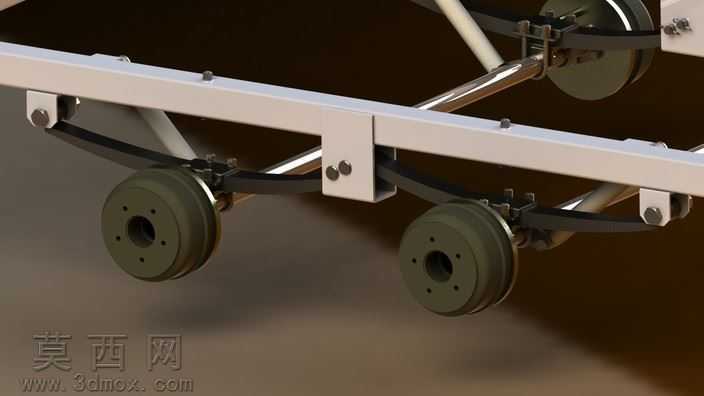

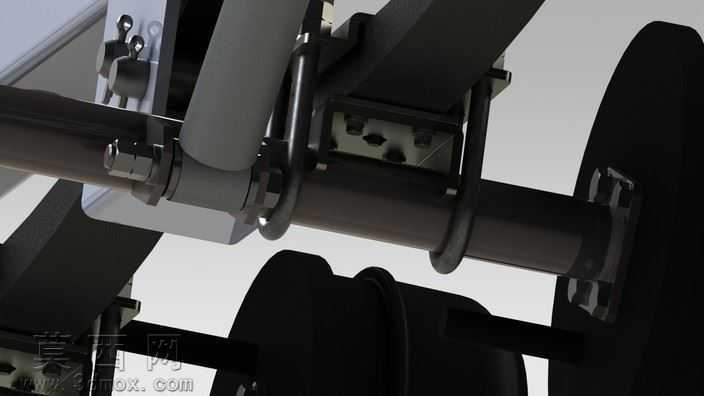

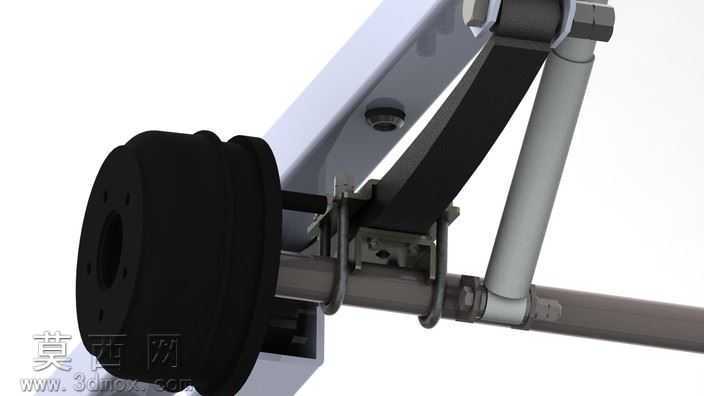

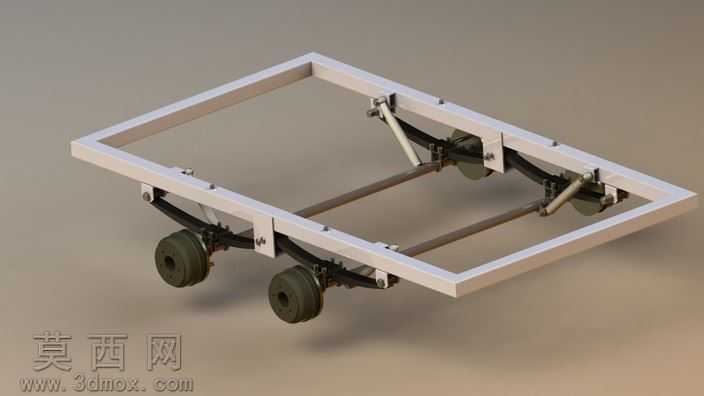

本作品为小型拖挂设备的底盘行走悬架三维模型，整体采用矩形管材搭建主体承载框架，建模过程中严格遵循给定的型材规格参数，主体框架选用70×70×4毫米的矩形配置型材，通过精准的草图约束与焊件特征完成框架的拼接建模，保证各型材对接位置的尺寸精度与装配贴合度，避免出现干涉或间隙过大的问题。针对底盘的行走承载需求，设计了对称式的弹性悬架结构，悬架部分的钣金件按照5.7毫米的厚度参数进行建模，所有钣金折弯、开孔位置均匹配实际焊接施工的工艺要求，预留出足够的焊接装配余量，确保模型可直接对接生产加工环节。轮组部分采用实心滚轮结构，建模时还原了滚轮的轮毂、轮面纹理以及轮轴的装配结构，通过配合约束将轮组与悬架摆臂精准装配，摆臂与框架之间设置了阻尼支撑构件，模拟实际使用过程中的减震缓冲效果，可清晰展示悬架在受力状态下的摆动行程与运动轨迹。材质渲染阶段，主体框架赋予哑光银白铝合金材质，还原金属型材的表面质感；悬架钣金件赋予深灰色哑光钢材材质，搭配焊接部位的细微纹理表现；滚轮部分赋予深黑色橡胶材质，模拟橡胶轮面的磨砂质感与弹性特征；阻尼构件则赋予亮面金属与黑色橡胶组合的材质，区分不同功能部件的视觉差异。整体建模逻辑从实际使用场景出发，先确定主体承载框架的尺寸边界，再匹配对应承载能力的悬架与轮组结构，所有构件的连接位置均按照焊接工艺要求设计，没有冗余的装饰性结构，完全服务于小型拖挂设备的承载行走功能，可直观展示底盘的装配关系、结构组成与运动原理，为同类小型拖挂行走机构的设计与生产提供直观的三维参考。
