成人款户外侧摇臂健身运动器械三维设计

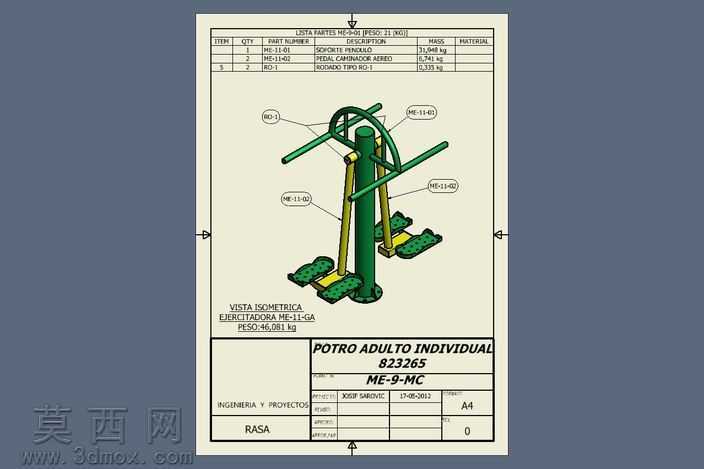

本作品为成人款户外侧摇臂健身运动器械的三维建模设计成果，采用Autodesk Inventor完成全参数化建模与装配搭建，完整还原了户外公共健身器材的真实结构与外观特征。建模过程中首先确立中心立柱作为核心承载基准，采用圆柱实体建模搭配底部法兰盘安装结构，还原立柱与地面锚固的连接形态，立柱顶部设置弧形防护架结构，通过扫掠特征完成弧形杆件的曲面成型，保证防护结构的弧度符合人体工程学安全防护范围。两侧的摇臂传动结构采用装配约束完成运动副定义，摇臂主体为等径直杆结构，与立柱连接部位设置铰接转轴结构，还原器械摆动的运动自由度；摇臂下方连接的踏板组件采用薄板实体建模，表面通过阵列凸起特征模拟防滑纹理结构，踏板与摇臂之间通过刚性连接构件完成装配，保证结构连接的稳定性。材质渲染阶段针对户外使用场景做了针对性设置，中心立柱采用深绿色喷塑金属材质，调整材质粗糙度模拟户外器材的哑光耐磨漆面效果，摇臂与连接构件采用明黄色工程塑料与金属结合的材质表现，踏板部分设置黄色防滑塑胶材质，通过凹凸贴图还原踏板表面的防滑颗粒质感，整体色彩搭配符合公共户外健身器材的通用配色规范，醒目且具备良好的户外耐候性视觉表现。结构设计上充分考虑成人使用的受力特征，两侧对称的双站位结构可同时满足两名使用者同步锻炼，铰接部位预留合理的运动间隙，避免结构干涉，各部件的尺寸比例严格参照户外健身器材的通用人体工程学参数设定，保证握持位置、踏板高度、摆动幅度均适配成人使用习惯。建模过程中对所有零部件做了干涉检查，确保各运动部件在摆动行程内无碰撞冲突，装配层级清晰，从底部安装结构、主承载立柱、传动摇臂到踏板组件的层级关系明确，可直接用于结构展示、生产参考或场景搭建使用，完整呈现了这类户外公共健身器械的结构逻辑与外观特征。
