机械连接用异形卡扣支撑结构件

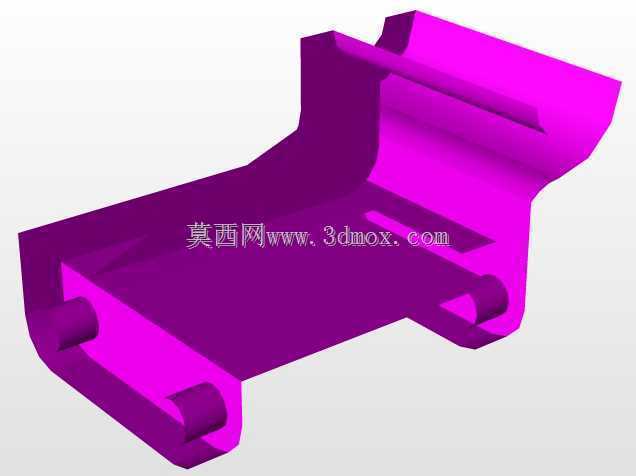

　　这类异形卡扣支撑结构件，多应用在小型机电设备内部的线束固定、轻薄盖板快装连接场景，也常见于消费类电子外壳的内部卡位、小型工控设备的侧盖免螺丝装配工位，替代传统螺丝紧固方案，能大幅减少装配工位的操作时长，降低生产线的紧固件物料管理成本。从结构设计逻辑来看，该零件采用单侧带弧形让位的槽型主体结构，两侧伸出的圆柱凸台是核心的铰接定位特征，装配时可直接卡入对应基座的预制卡槽内，依靠自身塑胶材质的弹性形变完成卡接锁定，不需要额外的紧固件辅助，拆卸时仅需用平口工具撬动侧边让位槽即可完成解锁，不会对周边装配面造成划伤损伤。主体的弧形内凹面是贴合被固定件外形的匹配面，设计时根据被固定圆柱件或者矩形线束的外径做了0.2mm的过盈量预留，

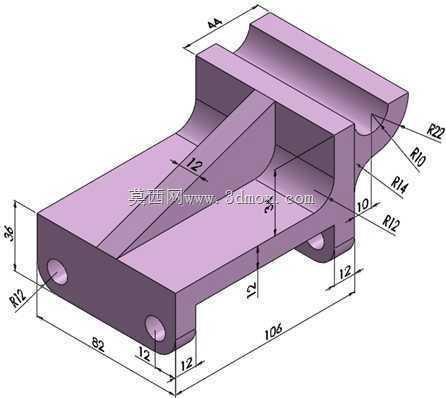

　　卡入后能提供足够的抱紧力，避免设备运行过程中因振动出现松脱、移位的问题。两侧的圆柱凸台直径与基座安装孔的配合采用间隙配合公差，单边间隙控制在0.05mm以内，既保证装配时的顺畅推入，又能限制零件卡入后的横向窜动，避免长期使用后出现卡位旷量。零件整体的壁厚做了均匀化处理，主体壁厚维持在2mm，卡扣受力位置做了局部加厚到2.8mm，同时在转角位置添加了R0.5的圆角过渡，避免注塑成型时出现缩痕、应力集中开裂的问题，也能提升卡扣反复拆装的疲劳寿命。在安装边界上，该零件的整体外轮廓宽度适配基座上32mm宽度的安装槽位，长度方向的凸台中心距为28mm，装配后突出安装基面的高度为12mm，不会和周边相邻的电路板、走线槽产生空间干涉，

　　设计时已经预留了1.5mm的安全装配间隙，即使存在零件注塑尺寸公差波动，也不会出现装配卡滞的问题。这类结构件在做三维建模时，需要重点关注卡扣卡接面的拔模角度，卡接配合面做1度的拔模斜度，非配合面做1.5度的拔模斜度，既方便注塑脱模，又能保证卡接面的配合精度，同时要对凸台和主体的连接位置做加强筋处理，筋位厚度控制在壁厚的0.6倍，避免成型时表面出现缩印影响外观和装配精度。实际应用中，这类卡扣支撑件的卡接力经过测算可以达到15N，完全满足常规小型设备内部零部件的固定需求，在-20℃到60℃的工作环境温度区间内，材质的弹性保持率可以维持在85%以上，不会因为低温脆化或者高温软化导致卡接失效。
