铰接式连接接头机械结构设计

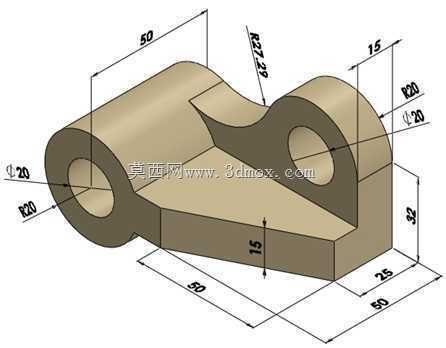

　　这类带铰接端的连接接头，在工程机械的连杆传动系统、液压执行机构的末端连接场景中应用十分广泛，日常在小型装载机的动臂连杆组、农用机具的挂接结构、液压油缸的杆端连接位置都能见到同结构构件的身影。从结构功能来看，该构件一端为带内孔的圆柱插接端，用于和配套的杆件实现过盈或者螺纹配合的刚性连接，另一端为开式叉耳铰接结构，通过销轴穿过叉耳的同轴孔，实现和相邻构件的铰接传动，能够在连接两个构件的同时，允许二者在铰接平面内实现一定角度的相对摆动，抵消传动过程中出现的装配误差与运行偏载，避免刚性连接在交变载荷下出现应力集中断裂的问题。在设计这类构件时，首先要根据实际传动的载荷大小确定插接端的直径与配合长度，

　　保证插接配合面有足够的接触面积传递扭矩与轴向力，避免配合面出现压溃或者滑脱；叉耳部分的两个耳片需要保证同轴度公差控制在合理范围内，否则销轴装配后会出现卡滞，加剧铰接副的磨损，同时耳片的厚度需要根据剪切强度计算确定，保证在最大冲击载荷下耳片不会出现剪切断裂，叉耳的开口宽度需要匹配对接构件的连接端厚度，预留合理的装配间隙但不能过大，避免传动过程中出现横向窜动。从安装边界来看，该构件的整体外轮廓没有多余的突出结构，插接端的外圆柱面可以作为装配定位基准，装配时需要保证铰接孔的轴线和配套构件的铰接轴线完全重合，插接端的装配深度要达到设计值，避免有效配合长度不足导致连接失效。这类构件在实际运行中主要承受轴向拉压载荷与铰接处的交变剪切力，

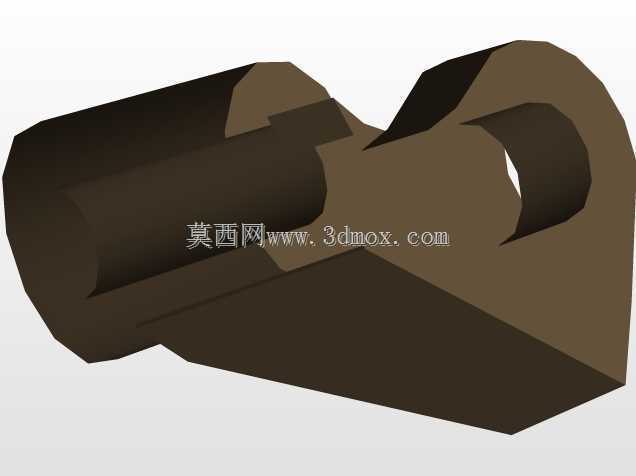

　　因此建模过程中需要对叉耳与主体衔接的过渡位置做合理的圆角处理，减少应力集中系数，同时铰接孔的内壁需要预留衬套安装的余量，实际生产中通常会在孔内压装铜衬套或者自润滑衬套，降低铰接转动时的磨损，延长构件的整体使用寿命。在做三维建模时，需要重点保证叉耳两孔的同轴度、插接端轴线与铰接孔轴线的垂直度公差，这些形位公差直接影响后续构件的装配可行性与运行稳定性，若公差设置不合理，实际装配后会出现传动卡涩、异响，甚至在载荷作用下提前出现疲劳损坏。
