带斜置安装面的弧形支撑座结构设计

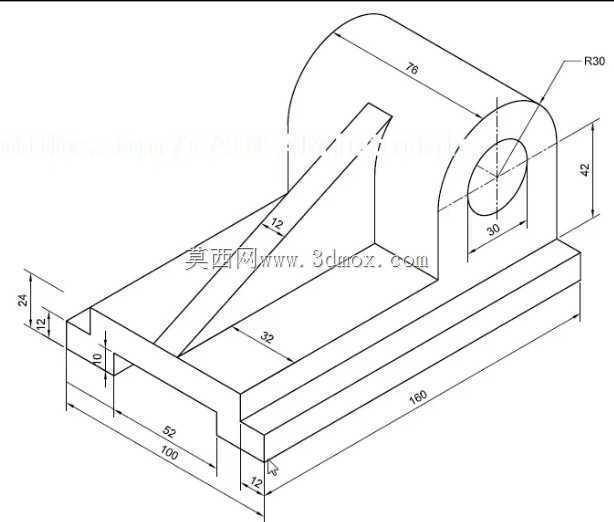

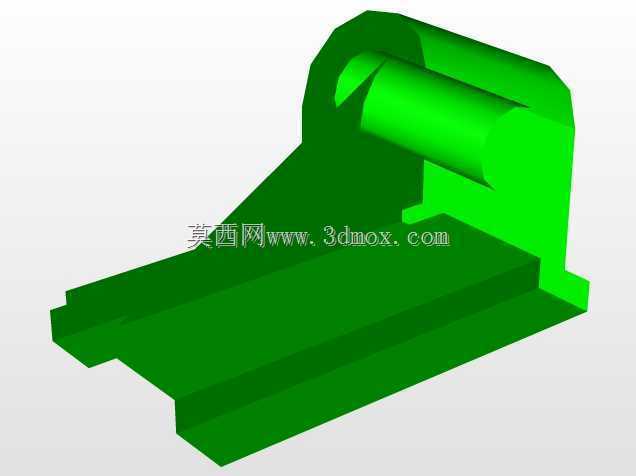

　　该支撑构件多用于轻工输送线、小型工装夹具的末端承载工位，实际产线中常作为辊筒、小型导向轮的安装基座使用，底部的斜置平面可直接贴合倾斜布置的型材架体，无需额外加装角度调整垫块，能减少现场安装的配做工序。从结构设计逻辑来看，上部的弧形包覆腔是核心功能区，内腔弧度匹配常规直径的从动辊筒轴端，两侧的立板可限制辊筒轴向窜动，预留的安装孔位可直接穿入紧固件完成辊筒固定，不需要额外设计轴端压盖，简化了装配流程。底部的延伸平板做了加厚处理，平板两侧的凸边是定位止口，安装时可卡入型材的预设槽位，能快速完成构件的初定位，避免拧紧紧固件时构件发生偏移，降低现场安装的对位难度。构件的整体轮廓做了圆角过渡处理，没有尖锐的棱角，

　　一方面能避免装配过程中划伤操作人员，另一方面也能减少应力集中，在承受周期性载荷时降低开裂风险。从安装边界来看，该构件的底部安装面宽度适配常规40系列工业铝型材的槽宽，上部弧形腔的中心高度与常用小型输送线的辊筒安装高度匹配，不需要对现有架体做切割改造即可直接替换原有支座。在实际使用场景中，这类支座常布置在输送线的倾斜段，承托导向辊筒完成物料的转向输送，也可用于小型检测设备的探头安装基座，弧形结构可容纳探头的旋转调节结构，底部斜板可直接固定在倾斜布置的设备架体上，保证探头的检测角度符合工艺要求。设计过程中对构件的壁厚做了梯度处理，承载区域的壁厚比非安装区域厚2毫米，在保证整体结构强度的前提下控制了构件重量，降低材料成本。构件的所有安装孔位都做了沉头处理，紧固件安装后不会突出构件表面，避免与输送的物料发生剐蹭，也能减少积尘，方便日常设备清洁维护。
