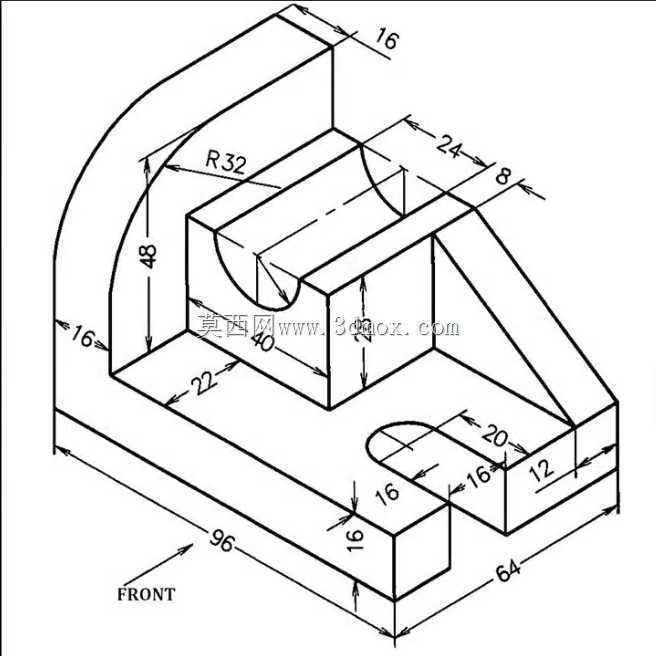

异形块状机械构件三维造型设计

　　这类异形块状构件在工业设备的非标定制场景中应用十分广泛，常见于自动化生产线的定位挡块、工装夹具的承托部件、专用设备的异形连接基座等位置，区别于标准型材与标准紧固件，这类零件需要根据实际安装空间、受力方向、邻接部件的避让需求做针对性的外形设计，无法直接选用标准件完成装配。从结构设计的角度来看，这类块状构件的设计首先要明确安装边界，需要提前核对安装面的孔位坐标、邻接部件的运动行程范围，避免构件装配后出现运动干涉，同时要根据构件实际承受的载荷类型调整局部壁厚，对于承受径向冲击的位置要做圆角过渡处理，减少应力集中带来的结构失效风险。外形设计上采用多段折线轮廓搭配局部弧面过渡的结构，弧面段主要对应需要和辊类、轴类部件做贴合接触的工作面，

　　能够保证接触受力均匀，避免硬接触带来的部件表面磨损，折线段则对应安装定位面，能够和设备的安装基准面完全贴合，保证装配后的位置精度。设计过程中需要优先确定核心安装基准，以构件底部的平面作为主安装基准，先定位基准面上的安装孔位坐标，再根据周边部件的避让需求逐步向外拉伸生成实体，对于突出的连接部位要做拔模斜度处理，方便后续加工过程中的脱模或者铣削进刀，同时要控制整体的外形尺寸，保证构件在安装后不会超出设备的整体安全边界，也不会和周边的管线、运动部件产生位置冲突。这类构件的材质通常根据使用场景选择，常规工况下采用45号钢做调质处理即可满足强度需求，如果是在有腐蚀介质的工况下使用，则需要更换为不锈钢材质或者做表面防腐涂层处理，

　　加工过程中要保证基准面的平面度公差控制在0.05mm以内，安装孔的位置度公差控制在0.1mm以内，才能保证装配后的位置精度符合设备运行要求。在三维建模过程中，需要将构件的各个工作面做分层标识，区分加工面与非加工面，方便后续出工程图时标注对应的公差与表面粗糙度要求，同时要核对构件的重心位置，对于需要做运动配合的块状构件，重心位置要尽量靠近安装转轴的轴线位置，减少运动过程中的偏载力矩，降低驱动部件的负载损耗。
