锥齿轮传动配套支撑支架结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:431878
  • 锥齿轮传动配套支撑支架结构设计
  • 锥齿轮传动配套支撑支架结构设计
  • 锥齿轮传动配套支撑支架结构设计
  • 锥齿轮传动配套支撑支架结构设计

  在各类需要变向传动的机械动力传输场景中,锥齿轮副的安装定位精度直接决定整套传动机构的运行平稳性与使用寿命,这款锥齿轮支架正是为适配正交锥齿轮传动场景开发的专用支撑构件。从实际设备适配场景来看,这类支架常应用于小型机床进给传动箱、农业机械动力换向单元、轻工设备传动模组中,承担锥齿轮轴系的定位、载荷承载与传动间隙保障作用,避免齿轮啮合过程中因支撑刚度不足出现偏载、齿面异常磨损、传动噪音过大等工程问题。

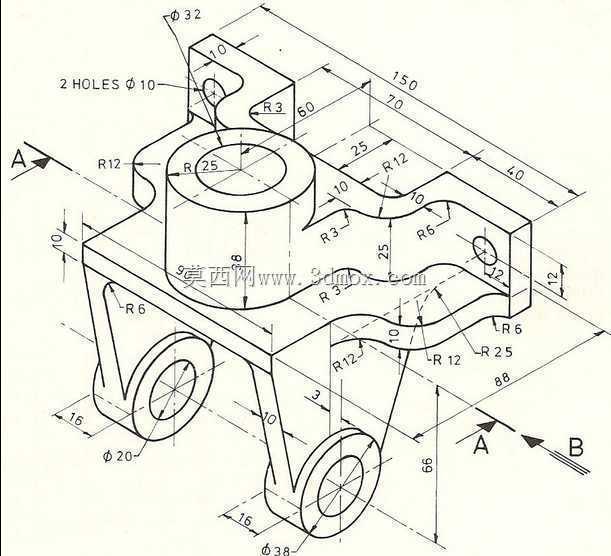

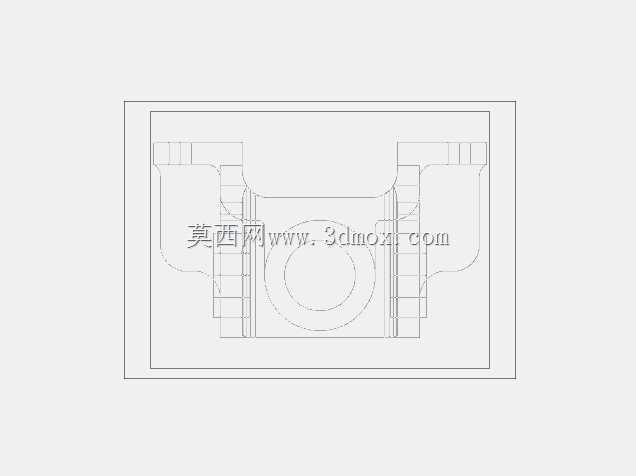

  从结构功能设计逻辑来看,支架主体采用一体式铸造成型后机加工的工艺路线,中部的大直径通孔为锥齿轮主动轴的安装避让位,可容纳轴系配套的轴承座与密封组件,保证主动锥齿轮的回转同轴度;下方伸出的两个带同轴孔的支耳,为从动锥齿轮轴提供两端支撑,支耳内孔的同轴度公差控制在IT7级,可直接适配标准深沟球轴承或圆锥滚子轴承的安装,无需额外调整垫片即可保证齿轮副的啮合侧隙处于合理区间。支架上部的两个带沉孔的安装翼板,用于将整个支架组件固定在设备的基体安装面上,沉孔设计可让内六角安装螺栓的头部完全沉入平面以下,不会与周边回转的传动部件发生运动干涉。

  在安装边界与尺寸适配层面,设计时充分考虑了常规小模数锥齿轮传动的空间占用需求,支架整体轮廓在三个轴向的尺寸均做了紧凑化处理,横向安装孔的中心距与支耳支撑孔的中心距经过匹配计算,可适配模数1.5到2.5、传动比1:1到1:3的正交锥齿轮副安装,安装面的平面度公差控制在0.05mm以内,保证支架固定后不会出现安装翘曲导致的轴系偏斜。结构上在各个转角位置都设置了铸造圆角,既避免了应力集中导致的支架受力断裂,也符合铸造工艺的成型要求,减少铸件的废品率;各个安装孔的端面都预留了机加工的凸台,无需对整个支架表面进行全加工,在保证安装精度的前提下有效控制加工成本。

  实际选型应用时,需要注意核对支耳内孔的直径与所配轴承的外径匹配度,以及上部安装孔的孔距是否适配设备基体的预留安装位,支架本身的材质可根据传动载荷大小选择灰铸铁或铸钢,常规轻载传动场景下采用HT200材质即可满足刚度与减震需求,重载冲击场景下可更换为ZG270-500铸钢材质提升承载能力。
