带弧形曲面连接端异形机械手柄结构

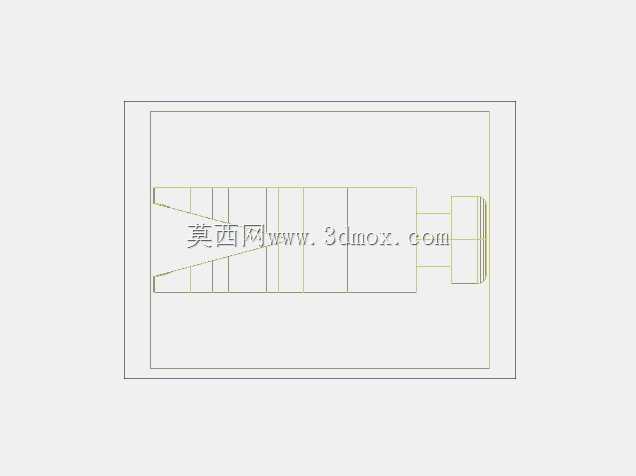

　　这类带弧形曲面的异形手柄构件，常见于各类手动操作的工装夹具、小型专用设备的操作端，也可作为轻工机械、检测设备上的握持操作部件，承担人工施力传递扭矩、调整设备工位的核心作用，区别于标准直柄操作件，其曲面造型完全贴合人手握持时的掌心弧度，长时间操作不易产生硌手、滑脱的问题，施力过程中力的传递路径更贴合人体工学，能有效降低操作人员的手部疲劳感。从结构设计逻辑来看，构件整体分为三个功能段，尾部的圆柱凸台是安装连接端，用于和设备上的安装孔配合，通过径向销钉或者端面紧定螺钉完成固定，保证手柄和被操作部件之间无相对窜动，不会因为反复施力出现松脱；中间的过渡段做了等直径的柱体衔接，既保证了整体结构的刚性，也给握持时的手指预留了足够的限位空间；

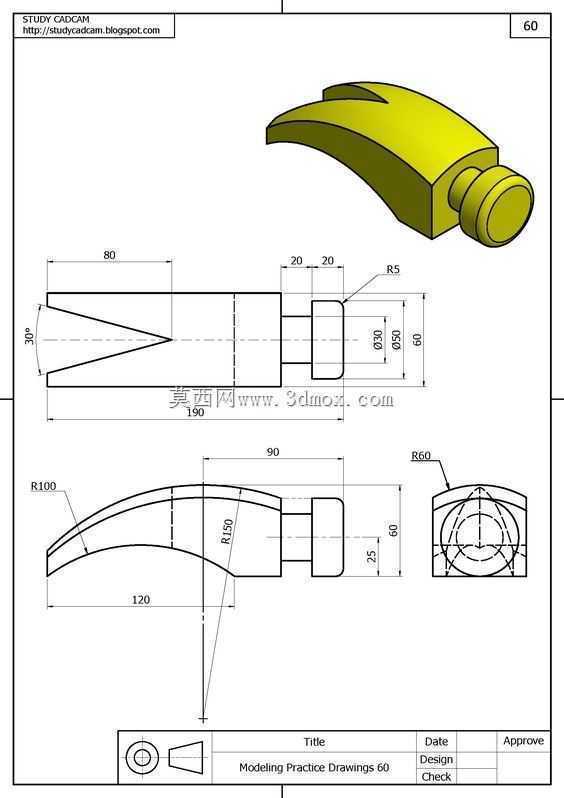

　　前端的弧形工作段做了渐变的截面收缩，从靠近过渡段的60mm宽度逐步收窄到端部的尖状结构，整体总长度控制在190mm，弧形段的曲率分别做了R100、R150、R60的多段圆弧过渡，没有尖锐的棱角，既避免了操作过程中剐蹭操作人员手部，也让整体应力分布更均匀，反复施力过程中不会在截面突变处出现应力集中断裂的问题。尺寸边界上，安装端的圆柱段直径为30mm，配合段长度20mm，相邻的定位凸台直径39mm、宽度20mm，和设备安装位的配合公差建议取H7/h6的间隙配合，既保证安装拆卸便捷，也不会出现配合间隙过大导致的操作晃量；握持段的最大厚度为25mm，刚好适配成年人手掌握持时的自然开合度，弧形段的上翘角度经过反复校核，当操作人员站立操作时，

　　手腕可以保持自然伸直状态，不需要刻意弯折手腕就能完成扳动、旋转的操作动作。建模过程中需要重点关注多段曲面的相切连续性，尤其是弧形段和中间过渡柱体的衔接位置，要保证G1连续，避免出现棱线影响握持手感，同时尾部安装端的同轴度需要控制在0.02mm以内，保证安装后手柄转动过程中无偏摆，和设备其他部件不会产生运动干涉。这类构件在实际投产时，如果是小批量试制可以采用尼龙棒材数控加工的方式，大批量生产则可以开模采用增强聚丙烯注塑成型，兼顾结构强度和握持的温润触感，表面不需要做额外的防滑滚花，依靠曲面本身的弧度就能提供足够的握持摩擦力，即使手上沾有少量切削液或者油污，也能稳定握持完成操作动作。
