带斜向安装座的L型连接固定支架

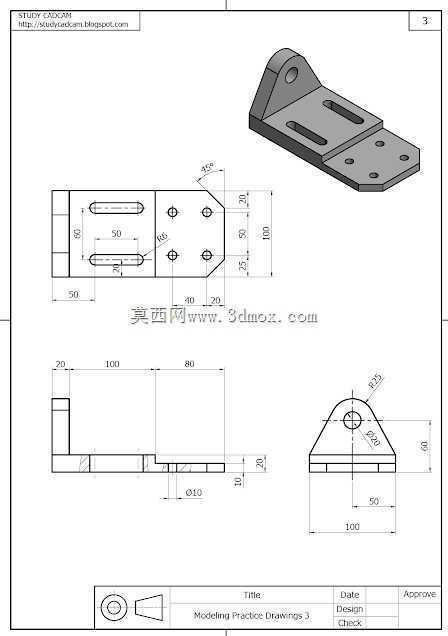

　　这类带斜向安装座的L型连接支架，在轻工输送线侧边导向组件、小型设备机架外围护板挂载、非标工装的定位挡块安装场景中十分常见，区别于常规直角焊接支架，一体成型的结构避免了焊接变形带来的安装面平面度误差，能在有角度安装需求的工位直接完成装配，省去现场拼焊、打磨、校正的工序。从结构设计逻辑来看，底部平板区域开设的两组长圆孔，是为了适配安装基准存在±5mm偏差的现场工况，装配时可沿长孔长度方向微调支架位置，待对位准确后再锁紧紧固件，降低了对安装基面的加工精度要求；平板末端的三个等距圆孔，用于固定外接的平板类构件，比如薄型导板、传感器安装片、小型走线槽等，孔位的中心距公差控制在±0.1mm，保证外接构件安装后不会出现错位。斜向延伸的安装座部分，

　　顶端设置的带沉台通孔，用于铰接带销轴的联动小构件，比如小型限位拨杆、阻尼撑杆的连接端，沉台结构可以容纳螺栓头部，避免螺栓突出干涉铰接件的转动行程；斜座与底板衔接处做了三角加强筋结构，筋板厚度与主体板厚保持一致，在承受侧向倾覆力矩时，应力会顺着筋板均匀分散到底板安装面，不会在转角处出现应力集中断裂的问题。从安装边界尺寸来看，底板总长度为180mm，宽度为60mm，长圆孔的调节行程为50mm，斜座顶端的铰接孔中心距离底板安装面的垂直高度为60mm，斜座的倾斜角度为45度，这个角度是经过多场景验证的通用角度，既可以满足斜向支撑的受力需求，也不会因为角度过陡导致支架整体占用过多安装空间。建模过程中需要注意，

　　长圆孔的两端圆弧与直边段要保证相切连续，避免加工时出现接刀痕；斜座与底板的过渡圆角要统一设置为R3，既可以减少加工时的应力集中，也能避免锐边划伤装配人员；所有安装孔的孔口都做了0.5mm的倒角，去除钻孔产生的毛刺，保证紧固件安装时能顺畅贴合孔位端面。这类支架通常采用Q235钢板经铣削、钻孔加工成型，表面做发黑处理防锈，在有耐腐蚀要求的工况下也可更换为304不锈钢材质，适配食品加工、医药生产等对卫生等级有要求的设备场景。
