U型带孔安装连接支座结构设计

项目分类:通用五金配件 发布时间:2021-12-04 ID:431881
  • U型带孔安装连接支座结构设计
  • U型带孔安装连接支座结构设计

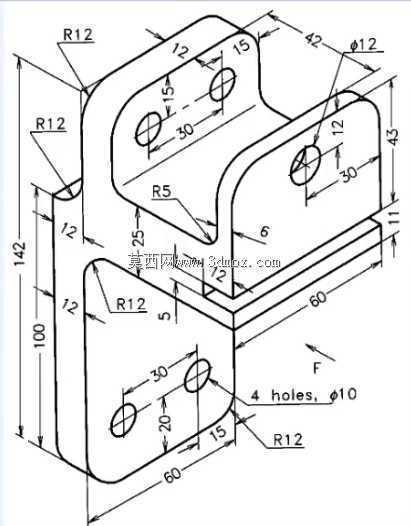

  该U型支座属于设备安装类通用支撑构件,常见于轻工输送线侧边挡料机构、小型自动化设备的型材跨接部位、工装夹具的定位支撑单元,主要承担两个平行安装面之间的载荷传递、部件位置固定功能,可抵消设备运行过程中产生的侧向剪切力,避免连接部位出现松动偏移。从结构设计逻辑来看,整体采用U型开口式布局,上下两个平行安装臂的间距经过尺寸校核,可适配厚度43mm以内的对接板材,开口内侧的R5圆角做了应力释放处理,避免冲压或铣削加工后出现应力集中导致的开裂问题,所有外轮廓的R12圆角既可以去除加工锐边防止安装时划伤操作人员,也能降低零件周转过程中的磕碰变形概率。零件总高度控制在100mm,底部安装面长度60mm、宽度60mm,

  底部开设的4个φ10安装孔采用对称布局,孔中心距分别为30mm、20mm,可适配M8或M10规格的内六角螺栓,安装时可直接固定在铝型材框架或钢板焊接基座上,孔位的公差设计预留了0.2mm的安装调整间隙,降低现场安装时的对位难度。上部两个安装臂分别开设φ12的通孔,上侧臂的孔中心距端部15mm、两孔中心距30mm,下侧臂的孔位与上侧孔位保持同轴度公差要求,可穿装销轴或螺栓实现与摆动类部件的铰接,臂厚12mm的尺寸设计经过抗弯强度校核,在承受1500N的垂直载荷时不会出现塑性变形。零件的底板与立臂连接部位设置了12mm的过渡圆角,同时立臂与上下臂的连接位置做了5mm的加厚处理,进一步提升整体结构刚性,

  避免长期受载后出现连接部位断裂的问题。实际应用中,该类支座可根据使用场景选用Q235钢做发黑处理、304不锈钢做镜面抛光或者铝合金6061做阳极氧化处理,不同材质的选型可对应普通车间工况、食品级耐腐蚀工况、轻量化设备工况的差异化需求,安装时无需额外加工适配垫片,自身的尺寸精度即可满足多数通用设备的装配要求,可大幅减少现场安装的配做工作量,缩短设备组装周期。
