异形曲面连接支撑结构件设计

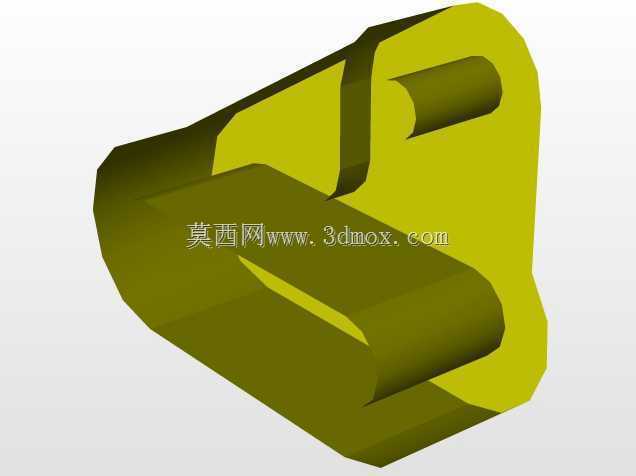

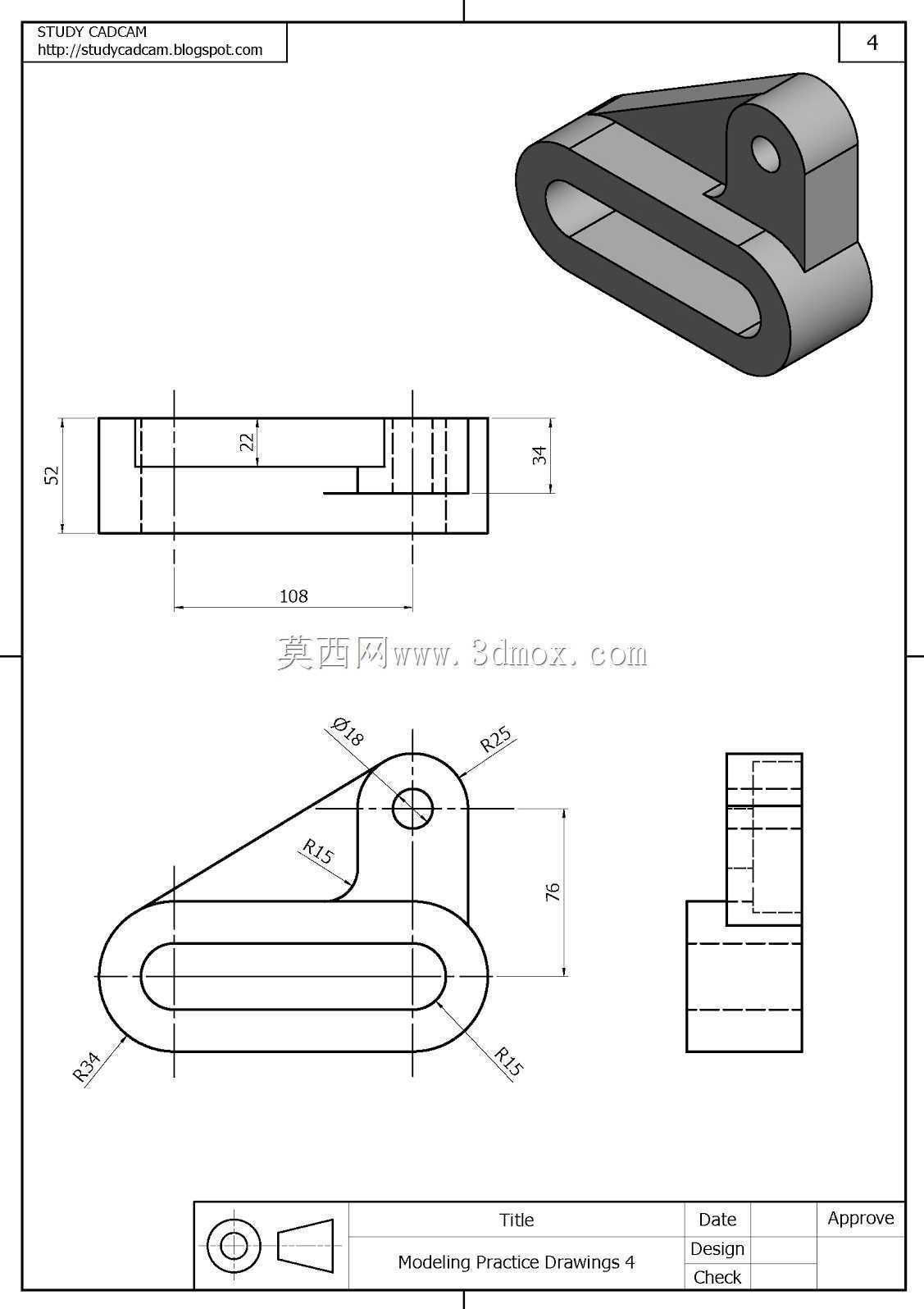

　　这类异形曲面连接支撑件，常应用在中小型设备的机架衔接、工装夹具的定位支撑场景中，承担两个异向安装面之间的载荷传递与位置固定作用，区别于标准型材的直连结构，它的曲面过渡设计能够有效分散应力集中点，避免设备长期运行中交变载荷带来的结构开裂问题。从结构设计逻辑来看，该构件采用一体化实体成型思路，两个带圆弧过渡的安装臂分别对应不同角度的装配基准面，其中一侧的半圆柱凸台结构是为了匹配配套部件的圆弧安装槽，实现装配时的快速定位，减少现场安装时的调校工作量，另一侧的平面支撑区域预留了足够的紧固件安装空间，能够适配常用规格的内六角螺栓锁紧需求。在外形尺寸与安装边界的考量上，该构件的整体轮廓完全避开了周边部件的运动干涉范围，

　　曲面部分的曲率经过反复校核，既保证了结构自身的强度冗余，又不会过度占用设备内部的走线与散热空间，安装时两个对接面的平面度公差控制在合理区间，能够保证装配后不会出现额外的装配应力。实际应用中，这类支撑件多用于自动化生产线的小型工位衔接、非标检测设备的探头固定支架、小型输送线的侧边导向安装座等场景，相比采用焊接拼接的支撑结构，一体化的成型结构不存在焊缝疲劳失效的隐患，长期承受振动载荷时的结构稳定性更优。设计过程中重点考量了受力路径的优化，载荷从一侧安装面传入后，顺着曲面过渡的筋位均匀传递到另一侧安装面，没有出现明显的受力截面突变，同时构件的壁厚设计保持均匀，避免成型过程中出现缩孔、变形等缺陷，各个转角位置都做了适配的圆角处理，

　　既减少了应力集中，也能避免加工或装配过程中尖锐边角带来的操作安全隐患。在装配适配性上，该构件的安装孔位采用对称式布局，能够兼容左右两侧的安装需求，减少同类型工位的零件种类，降低设备的备件管理成本，支撑面的接触区域做了小幅的沉台设计，能够保证紧固件锁紧后螺栓头不会突出构件表面，避免和周边运动部件发生刮擦。
