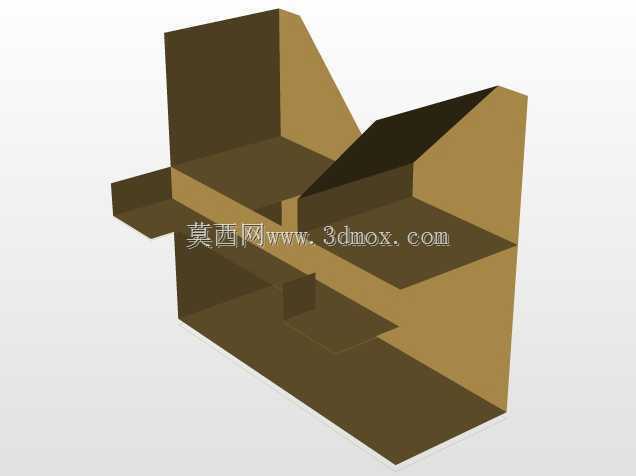

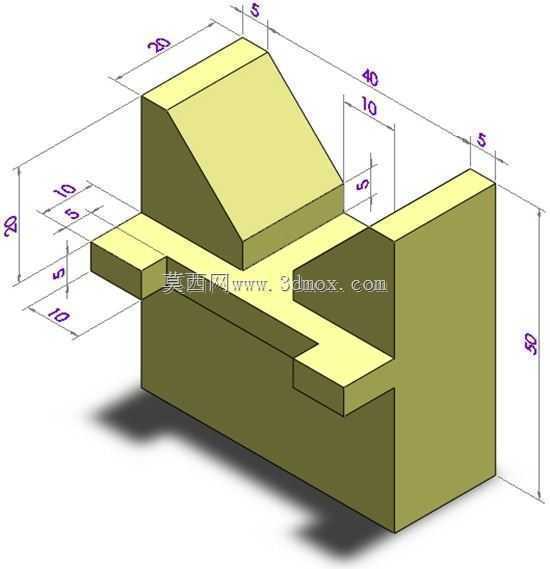

多折面异形支撑承载结构三维设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:431888
  • 多折面异形支撑承载结构三维设计
  • 多折面异形支撑承载结构三维设计

  在非标自动化生产线的物料中转工位、工装夹具的定位承托环节,这类多折面异形支撑结构的应用十分普遍,不同于常规等截面型材搭建的支撑件,该结构通过多组不同角度的折面拼接,可同时适配三个方向的工件抵靠定位需求,无需额外加装可调式支撑块,就能完成异形工件在工位上的粗定位,减少装配环节的调整工时。从结构设计逻辑来看,该构件采用一体化折弯成型思路,所有折边的过渡位置均预留了均匀的壁厚,避免应力集中导致的长期受力变形,底部延伸出的两个水平凸台,是专门设计的安装固定位,凸台上预留的安装孔位间距匹配常规工业铝型材的槽距标准,可直接通过T型螺栓固定在型材机架上,不需要额外加工转接板。结构的垂直立面与斜向折面的夹角经过反复校核,

  刚好适配对应工件的外侧轮廓斜度,当工件放置到支撑位时,斜向折面可以分担垂直方向的部分载荷,降低垂直立面的受力弯矩,相比纯直角支撑结构,同等壁厚下的承载能力可提升近四成。在安装边界的考量上,该结构的整体外轮廓尺寸经过压缩,横向占用空间不超过常规160系列铝型材的安装面宽度,垂直方向的高度适配多数中转工位的操作高度,不会与周边的送料导轨、检测传感器产生位置干涉,折面的边缘位置均做了小尺寸倒角处理,避免工件上下料过程中剐蹭表面涂层。实际投产使用时,该结构可采用钢板折弯焊接成型,也可通过铸铝工艺一体铸造成型,不同工艺下的壁厚调整可根据实际承载需求灵活变动,折面内侧预留的空腔位置,还可容纳小型检测元件的走线,不需要额外在结构外侧布设走线槽,

  让工位整体布局更整洁。在结构受力校核阶段,针对工件放置时的冲击载荷,设计时在折面交接的位置增加了小尺寸的加强筋结构,筋位高度不超过结构整体厚度的1.5倍,不会额外占用过多的安装空间,同时能有效抵消长期交变载荷下的结构形变,保证长时间使用后的定位精度不出现偏移。
