带多型腔结构的长方体基座零件设计

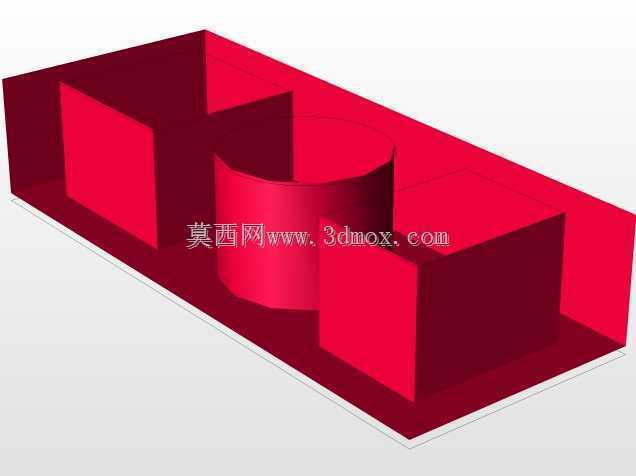

　　在非标自动化生产线的工位定位、小型工装夹具的承载底座设计场景中，这类带多型腔结构的长方体基座是十分常见的支撑类构件。日常产线调试时，这类基座常被用来承托小型检测传感器、气动执行元件的安装支架，或是作为小型工件中转工位的承载台，其结构设计直接影响工位的定位精度与长期运行稳定性。从结构设计逻辑来看，整体采用长方体块状构型，是为了最大化降低加工难度，常规铣削设备即可完成全工序加工，无需特殊工装夹具配合，能有效缩短零件的生产交付周期。本体上开设的两处方形凹槽，主要用于嵌装方形定位块或是小型缓冲垫，凹槽的深度经过匹配计算，刚好能让嵌装件的上表面与基座顶面齐平，避免突出结构干涉工件的正常流转；中间位置的圆形沉槽，

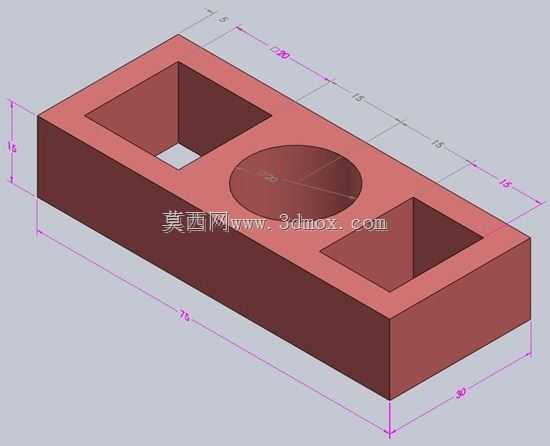

　　则是为了适配圆形的定位销座或是小型旋转轴承的安装，沉槽的内径与深度严格匹配标准件的安装尺寸，装配时无需额外修配即可完成定位。从尺寸边界来看，整体长度方向的尺寸适配常规40mm宽度铝型材的安装孔距，可直接通过螺栓固定在铝型材搭建的工装架上，宽度方向预留的安装边宽度足够布置M6规格的固定螺栓，不会出现螺栓孔距边缘过近导致的基座开裂问题；高度方向的尺寸经过承重校核，在承受5kg以内的静态载荷时，不会出现明显的形变，满足多数轻型工装的承载需求。设计时特意在各型腔的转角处预留了工艺圆角，既可以减少铣削加工时的应力集中，避免零件在长期受载情况下出现转角开裂的问题，也能减少加工时的刀具磨损，延长刀具使用寿命。基座的底面设计为全平面结构，

　　安装时可以与型材安装面完全贴合，不会出现翘曲虚接的情况，保证安装后的整体稳定性。这类基座在3C电子组装生产线、小型五金件加工工位的工装搭建中应用十分广泛，既可以单独作为承载构件使用，也可以多个拼接组合成更大面积的承载平台，适配不同尺寸工件的承载需求。建模过程中严格遵循机械加工的工艺要求，所有型腔的拔模斜度控制在合理范围内，方便后续如果采用注塑工艺批量生产时的脱模作业，同时各尺寸的公差标注都匹配常规机加工的精度等级，不会出现过高的精度要求导致加工成本不必要的上升。
