方形法兰带定位销连接基座结构设计

　　这类带定位销的方形法兰连接基座，常应用在液压管路对接、气动元件集成安装、小型动力单元输出端连接等场景中，核心作用是实现两个相对独立的功能模块之间的精准定位与刚性连接，避免设备运行过程中因振动、载荷冲击出现对接错位、密封失效等问题。从结构设计逻辑来看，主体采用方形法兰外轮廓，相比圆形法兰在小空间安装场景下更易调整对位角度，四个边角预留的安装孔位可适配不同规格的螺栓紧固件，法兰端面的平面度公差需要控制在合理范围内，保证对接后密封面能够完全贴合，减少流体介质泄漏的风险。中部的内凹式腔体是对接核心区域，腔体内壁做了阶梯式过渡设计，既可以适配不同外径的对接管件，也能预留出密封件的安装槽位，避免密封圈在装配过程中被挤压移位。

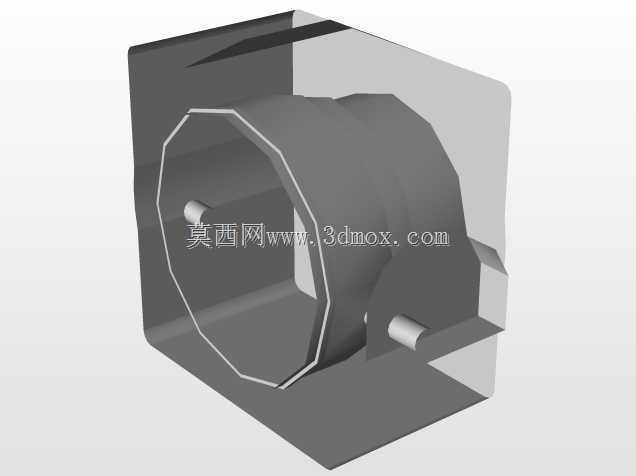

　　腔体侧壁伸出的两个圆柱定位销，是整个结构的对位核心，装配时两个定位销会先卡入对接端对应的定位孔中，在螺栓完全锁紧前就实现两个部件的同轴度校准，大幅降低现场装配的对位难度，也能在设备长期运行中承受径向剪切力，减少螺栓承受的横向载荷，延长紧固件的使用寿命。从安装边界来看，方形法兰的外轮廓尺寸需要匹配安装位的预留空间，法兰厚度根据实际承受的轴向载荷做对应调整，定位销的伸出长度控制在合理区间，既保证对位时的导向行程足够，也不会因为销体过长导致装配干涉。腔体内部的通径尺寸根据对接管路的介质流量要求确定，内壁的粗糙度满足流体输送或者轴类部件穿装的使用需求，整体结构没有多余的冗余设计，所有结构特征都服务于定位、连接、承载这三个核心功能，

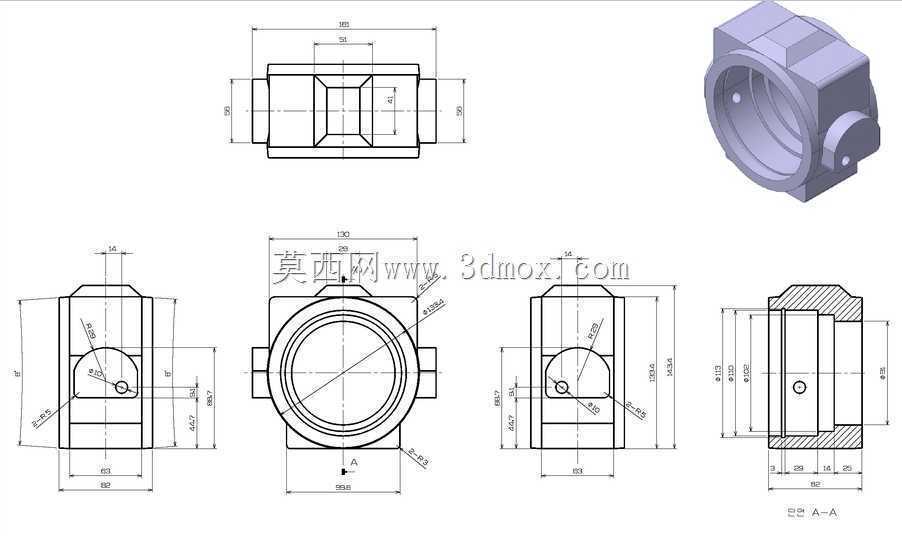

　　在做三维建模时，需要重点关注定位销与法兰端面的垂直度、腔体与法兰安装面的同轴度，这些形位公差直接影响最终的装配精度和使用可靠性，实际生产中这类基座多采用铸造成型后再做机加工的工艺，法兰端面、定位销外圆、腔体内壁都是关键加工面，建模时需要预留对应的加工余量，避免后续加工出现尺寸不足的问题。
