带安装底座的立式管路连接接头结构

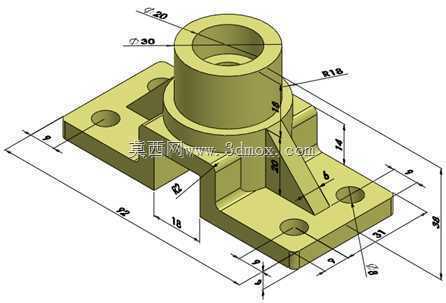

　　该结构件主要应用于工业流体输送管路系统中，承担管路转向连接与点位固定的双重作用，常见于液压站油路排布、小型气动设备气路搭建、低压冷却液循环管路的布设场景，能够在有限的设备安装空间内完成垂直方向与水平方向管路的连通，同时借助底部的安装结构直接固定在设备面板、安装基板或者机架型材表面，无需额外加装管路固定支架，减少管路布设过程中的零件数量与装配工序。从结构设计逻辑来看，整体采用一体式成型思路，上部为垂直方向的圆柱形通腔，作为主流体的进出通道，下部延伸出对称分布的水平翼状安装底座，底座上预留的安装孔位可适配常规规格的内六角螺栓，安装时可根据现场排布需求选择单侧或者双侧孔位进行固定，适配不同的安装面平整度条件，

　　即使在存在轻微振动的设备运行环境下，也能保证连接位置的稳定性，避免管路接头因长期振动出现松脱渗漏的问题。在尺寸边界设计上，上部圆柱接口的外径与通径匹配常规低压管路的标准连接尺寸，可直接对接同规格的硬管接头或者软管快插结构，无需额外加工变径结构；下部安装底座的总宽度控制在合理范围内，不会占用过多的设备安装面空间，底座与上部圆柱衔接位置做了渐变加厚处理，既避免了直角衔接位置的应力集中问题，也能保证流体在腔体内转向时的流道顺畅度，减少流体经过接头位置的压力损失。实际应用过程中，该结构的安装定位不需要复杂的工装辅助，只需将底座贴合安装面后穿入螺栓紧固即可完成固定，后续管路对接时，上部接口的圆柱面可提供足够的拧紧受力面，

　　不会因拧紧力矩过大导致整体结构变形。针对不同的流体输送场景，该结构的腔体壁厚经过针对性核算，能够承受常规低压流体系统的工作压力，底座的厚度设计也充分考虑了螺栓拧紧时的受力需求，不会因紧固力矩过大导致底座出现开裂变形。在设备维护环节，该结构的一体式设计减少了连接密封点的数量，降低了日常巡检中渗漏点的排查难度，当需要更换管路走向时，只需松开固定螺栓即可调整接头的安装角度，适配临时的管路改线需求，无需对整体结构进行破坏性拆卸。
