异形块状机械连接定位结构件

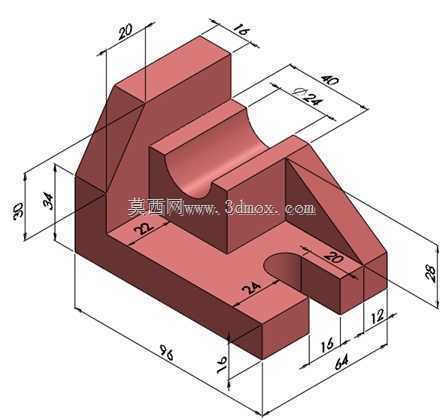

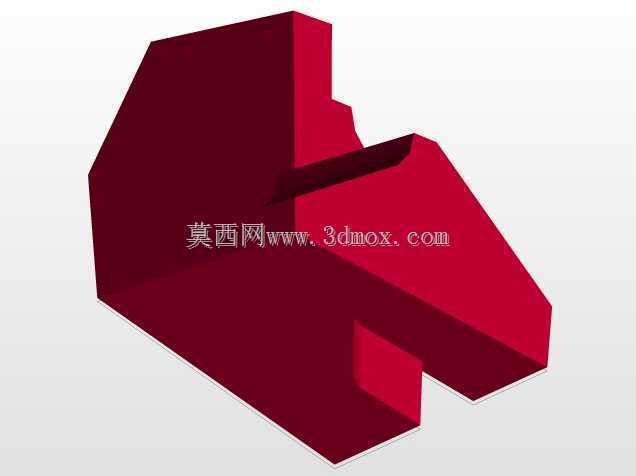

　　这类异形块状结构件常应用在非标自动化设备的工位定位环节，也可作为小型专用工装的卡位支撑部件，在生产线的工件载具、治具组配场景中承担核心的限位与承载作用。从结构形态来看，该构件采用多切面异形轮廓设计，不同角度的斜切面分别对应不同方向的抵接限位需求，凸起的卡接段可嵌入配套构件的预留槽位，避免装配后出现横向或纵向的窜动，下沉的缺口结构则为相邻运动部件预留了运动避让空间，防止设备运行过程中出现结构干涉。设计过程中优先考虑了装配的容错性，各抵接面均做了微小的倒角过渡，既可以降低装配时的对位难度，也能减少长期往复受力过程中边角崩损的概率。构件的整体轮廓尺寸适配常规小型工装的安装边界，底部的平整安装面可直接通过螺栓锁紧在设备基板或载具面板上，

　　不需要额外设计转接底座，侧面的垂直立面可作为定位基准面，与工件的定位边紧密贴合，保证重复装夹的定位精度控制在合理公差范围内。从受力特性来看，该结构采用等强度设计思路，受力较大的卡接位置做了局部加厚处理，非受力区域则通过切槽去除冗余材料，在保证整体结构刚性满足使用要求的前提下，尽可能降低构件自身重量，减少运动工位的负载惯性。实际应用中，这类结构件可根据使用场景选用不同材质，常规工况下采用45号钢调质处理即可满足耐磨与强度要求，若应用在有轻量化需求的高速运动工位，也可替换为铝合金材质做表面硬质氧化处理，兼顾重量与耐磨性能。结构的各连接面均设计了合理的拔模斜度，不管是采用机加工直接成型还是开模批量生产，都能降低加工难度，控制生产制造成本。在装配逻辑上，该构件不需要复杂的锁紧结构，依靠自身的异形轮廓与相邻构件形成互锁，仅需少量固定螺栓即可完成装配，后期维护更换时拆装便捷，不需要拆解周边大量关联部件，能有效降低设备运维的时间成本。
