带周向定位槽的轴套类机械零件结构

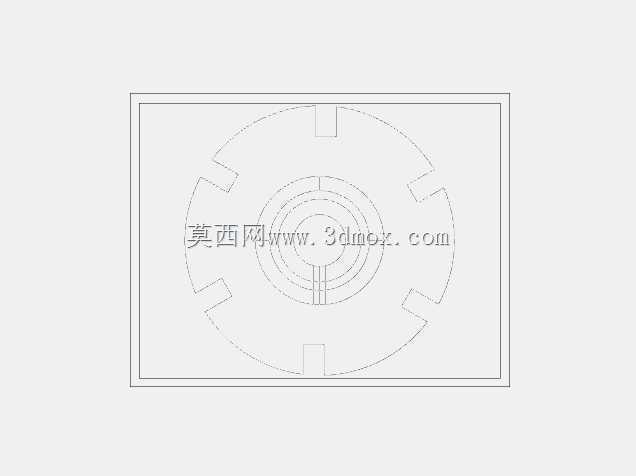

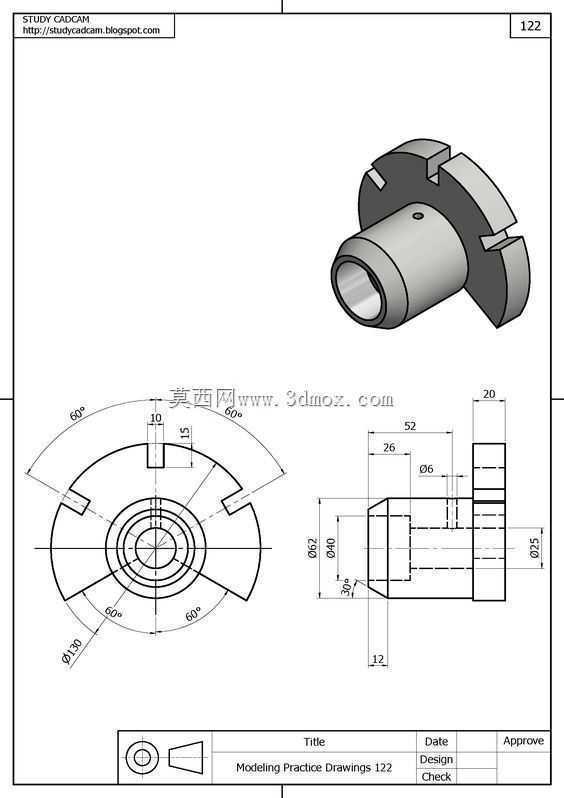

　　这类带周向定位槽的轴套零件，常见于各类需要周向限位、同时承担径向支撑作用的传动连接场景，比如轻工设备的进给机构、小型输送线的辊筒连接端、工装夹具的定位转轴配合位，都能见到这类结构的身影。从实际使用需求来看，这类零件的核心作用，一方面是为穿入其内孔的传动轴提供径向支撑，减少轴运转时的径向跳动，另一方面是通过法兰端面上均匀分布的三个定位槽，和配合端的凸块实现周向卡合，避免轴套和安装基座之间出现相对转动，保证扭矩传递过程中连接位不会打滑错位。

　　从设计逻辑上看，该零件采用同轴回转体作为基础结构，主体为空心圆柱段，一端延伸出带定位槽的法兰盘，内孔设计为阶梯通孔，不同孔径段分别对应传动轴的不同轴径配合位，既可以实现轴的轴向定位，也能减少不必要的配合接触面积，降低加工时的形位公差控制难度，同时减少装配时的摩擦阻力。法兰端面上的三个定位槽沿圆周60度间隔均匀分布，槽的宽度和深度尺寸经过匹配计算，既保证卡合后能承受额定工况下的剪切力，也不会因为槽口过大削弱法兰盘本身的结构强度，槽口边缘设计有微小的倒角，既可以去除加工毛刺，也能在装配时起到导向作用，方便配合凸块顺利卡入槽内。

　　从尺寸边界来看，该零件的轴向总长度、法兰盘外径、圆柱段外径、内孔各段直径都有明确的公差配合要求，安装时需要保证法兰端面和安装基座的贴合度，定位槽和配合凸块的侧向间隙控制在合理范围，避免间隙过大导致传动时出现冲击异响，或是间隙过小造成装配困难。圆柱段的外圆面根据使用场景不同，既可以作为和轴承内圈配合的支撑面，也可以直接穿入安装基座的预制孔内作为滑动支撑面，外圆表面的粗糙度要求根据配合性质调整，若为滚动轴承配合则取较低的粗糙度值，若为滑动配合则可适当放宽要求，同时表面会做相应的硬化处理提升耐磨性能。零件侧壁上设计的径向小孔，主要用于装配时的定位销固定，或是运转过程中的润滑油注入，保证配合面之间能形成稳定的油膜，减少长期运转的磨损量。这类结构的设计不需要复杂的曲面加工，常规的车削、铣削工序即可完成全部加工，加工成本可控，同时结构可靠性高，在中低速、中等载荷的机械传动场景中适用性极强，设计时只需要根据实际传递的扭矩大小、安装空间的尺寸限制，等比例调整各段尺寸参数，即可快速适配不同的设备安装需求，不需要重新做复杂的结构力学验证，是机械传动结构中非常经典的一类连接支撑零件。
