三孔弯折连接支架结构设计

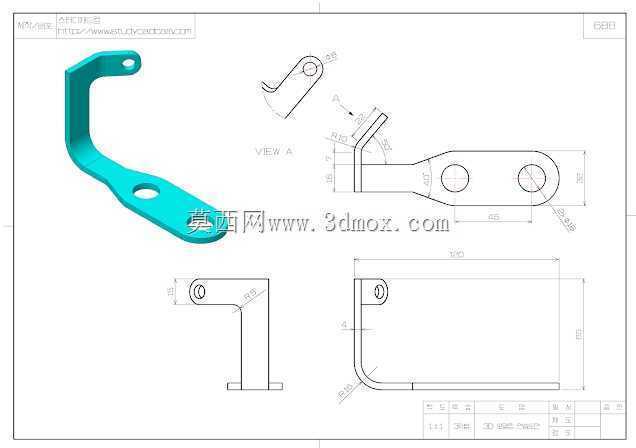

　　这类弯折成型的连接支架，常应用在中小型设备的机架内部、自动化产线的旁侧辅件安装位、小型动力单元的外围护板固定场景中，主要承担两个存在空间高度差的安装面之间的刚性连接作用，同时可抵消部分设备运行产生的小幅振动偏移，避免连接部位出现应力集中导致的疲劳断裂。从结构形态来看，零件整体采用等厚板材弯折成型，弯折处做了平滑圆弧过渡，没有直角锐边，既可以减少弯折加工时的板材应力开裂风险，也能避免安装调试过程中划伤操作人员或配套线缆。零件上共设置三个圆形安装孔，分别位于弯折后的三个不同安装臂端，上端单孔用于和上方的固定基座连接，下端两个并列孔用于和下方的待固定部件锁紧，孔位的同轴度公差在设计时控制在0.1mm以内，可保证安装时螺栓顺利穿入，

　　不会出现别劲卡滞的问题。设计这类支架时，首先要确认两个待连接部件的空间相对位置，计算出准确的弯折角度与各段臂长，确保安装后支架不会和周边的管线、运动部件产生干涉，同时要根据承载的重量选择合适的板材厚度，若承载侧向载荷较大，还可在弯折处增设加强筋结构提升整体刚性。安装边界方面，上端安装孔的中心到弯折内角的距离，要预留足够的螺栓扳手操作空间，下端两个孔的孔间距要匹配待固定部件的安装孔位公差，支架整体的外轮廓尺寸要控制在安装腔的内部空间范围内，避免突出到设备运动区域。这类支架的受力方向主要沿支架的臂长方向传递，设计时要避开在弯折处设置孔位，防止应力集中在开孔位置导致零件断裂，同时三个安装孔的端面都要做压平处理，

　　保证螺栓锁紧时接触面贴合紧密，不会出现长期使用后松动的问题。在实际设备装配中，这类支架还可根据现场安装需求微调弯折角度，适配不同的安装面高度差，相比直型连接件，空间适配性更强，不需要额外增加垫块调整安装间隙，能有效减少装配时的零件种类，降低现场装配的调整工作量。
