D型带弹簧锁紧夹持工装结构设计

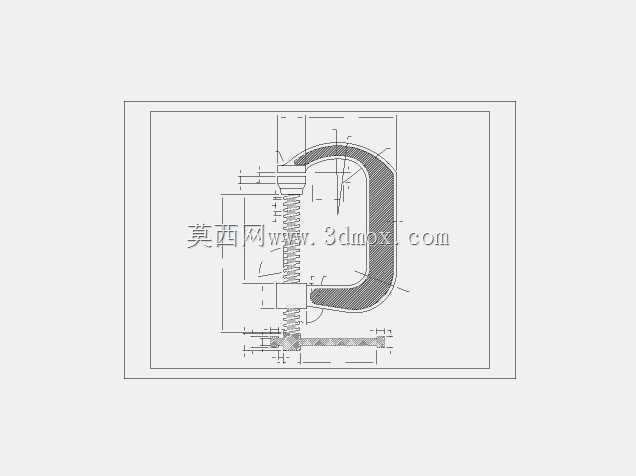

　　这款D型带弹簧锁紧的夹持构件，在日常工装夹具、小型设备快锁结构里应用十分广泛，不少需要快速开合、手动锁紧的工位都能见到同类结构的身影。从结构设计逻辑来看，主体采用D型弯板作为承载基体，弧形段贴合握持施力的人体工学特征，直边段预留安装基准面，能直接通过螺栓固定在工装台架或者设备机架上，安装边界的孔位在二维图纸上标注了明确的位置公差，装配时不需要额外做配钻加工，能直接适配常规的M6紧固件安装需求。中间贯穿的螺杆搭配上下两组复位弹簧，是整个结构实现快速锁紧、自动回弹的核心，当按压上端的压头时，螺杆向下位移压缩弹簧，下端的夹持端张开，就能放入需要固定的工件，松开压头后弹簧复位带动螺杆回位，夹持端自动压紧工件，

　　整个操作过程不需要额外拧紧紧固件，单手就能完成装夹动作，在频繁上下料的手工装配工位上，能大幅减少装夹辅助时间。从尺寸设计来看，整个构件的外轮廓宽度控制在80mm以内，高度不超过150mm，不会占用过多的工装安装空间，适合在紧凑的装配台、小型检测工装上布置，弹簧的选型匹配了常规小零件夹持的预紧力，既不会因为压力过大夹伤薄壁工件表面，也不会因为夹持力不足导致工件定位偏移。设计过程中特意将螺杆的导向段做了加长处理，避免长期使用后螺杆出现偏磨卡滞的问题，D型基体的折弯处做了圆角过渡，既消除了应力集中风险，也避免操作时锐角划伤操作人员。下端的夹持面预留了防滑纹加工余量，实际生产时可以根据夹持工件的材质，选择做滚花或者贴防滑垫的处理，

　　进一步提升夹持稳定性。这类结构除了手工装配工位使用，还能适配在小型检具的工件定位、户外便携设备的快拆固定场景中，整体结构没有复杂的异形加工件，所有零件都能通过常规的车、铣、折弯工艺完成加工，加工成本低，后期维护更换弹簧或者螺杆也十分方便，不需要整体拆解整个工装，只需要抽出上端的限位销就能更换内部易损件。
