多工位带孔连接固定支座结构设计

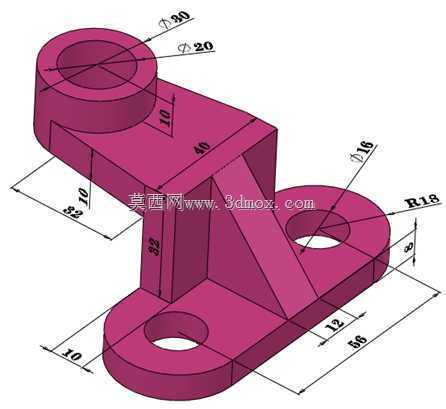

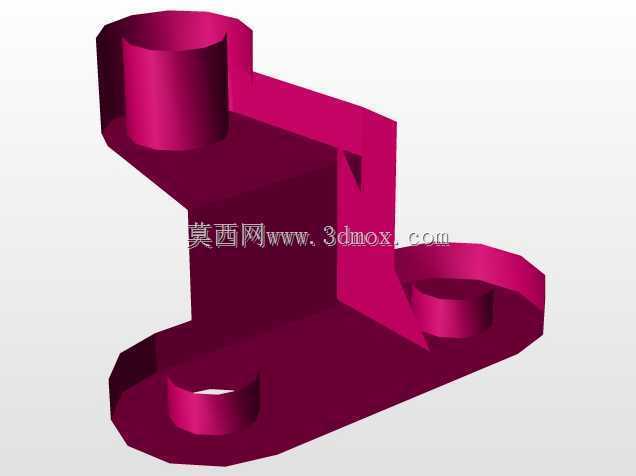

　　这类带多安装孔的弯折连接支座，在轻工输送线侧边导向组件、小型设备机架的层板连接部位、工装夹具的定位模块固定场景中应用十分普遍，日常做结构设计时经常会遇到类似的安装需求。从结构形态来看，该构件采用一体化弯折成型的主体结构，底部设置带两个同轴安装孔的水平安装基面，两个孔位对称分布在底板两端，可通过螺栓穿过孔位将整个支座牢牢固定在设备的安装基准面上，安装时需注意底板与安装面的平面度贴合，避免螺栓锁紧后构件产生内应力导致后续连接部位偏移。主体向上延伸出垂直支撑段，支撑段顶部延伸出带单个安装孔的高位水平连接位，三个安装孔分别处于不同的高度平面，可同时满足三个不同高度位置的零部件连接固定需求，省去了额外加装垫高块、转接板的工序，

　　能有效压缩装配空间，减少整体组件的零件数量。设计这类构件时，首先要根据实际承载的载荷大小确定各段板材的厚度，弯折处的圆角半径需要匹配加工工艺要求，避免弯折处出现应力集中导致构件受载后开裂，三个安装孔的孔径需要匹配对应规格的连接螺栓，孔位周边要预留足够的扳手操作空间，方便现场装配时的螺栓锁紧作业。高位连接位的悬臂长度需要根据实际受力情况做校核，若悬臂过长受载后容易出现下挠变形，必要时可在悬臂与垂直支撑段之间增设加强筋结构，就像该模型中在弯折连接处设置的三角加强结构，能有效提升悬臂部位的刚性，减少受载后的形变量。实际应用中，这类支座常用来固定小型传感器支架、管线固定卡扣、小型气动元件的安装底座，

　　不同高度的孔位可以适配不同安装高度的元器件，不需要额外调整安装基准，装配效率更高。做三维建模时需要注意各安装孔的同轴度、各安装面的平行度与垂直度公差，这些形位公差会直接影响后续装配的精度，若孔位偏移或者安装面倾斜，会导致后续安装的元器件位置出现偏差，影响设备的正常运行。底部两个安装孔的中心距需要匹配设备安装面上的预留孔位，避免现场安装时出现孔位对不上的问题，高位安装孔的中心到底板安装面的高度尺寸，需要严格匹配所连接元器件的安装高度要求，保证装配后元器件的位置精度符合设计要求。
