2.5英寸可靠型雨淋报警阀组结构设计

　　在自动喷水灭火系统的开式系统架构中，雨淋阀是决定系统响应速度、供水可靠性的核心控制部件，这款公称通径2.5英寸的雨淋阀组，主要面向防护等级要求较高的工业厂房、仓储库区、大型会展空间等场景，这类场景一旦出现火情，需要在极短时间内完成大流量供水，覆盖整个防护区域，避免火势快速蔓延。从实际工程应用的反馈来看，传统雨淋阀常出现误报警、密封失效、动作卡滞等问题，这款阀组在设计阶段就针对这些痛点做了结构优化，整体采用模块化集成布局，将压力监测、报警触发、手动控制、防复位锁止等功能单元整合在同一阀组本体上，减少了现场安装时的外接管路数量，降低了管路泄漏点的出现概率。

　　从结构设计思路来看，这款阀组采用隔膜式控制腔结构，控制腔与供水侧的压力平衡通过内置阻尼孔道实现，不需要额外外接复杂的控制管路，阀瓣开启时的行程经过精确计算，在保证全开状态下流通阻力最小的同时，避免阀瓣开启时对阀体内部造成冲击，延长密封件的使用寿命。阀组上集成的多组压力表分别对应供水侧压力、控制腔压力、出水侧压力，现场运维人员不需要额外加装检测仪表，就可以直观判断阀组的工作状态，快速排查压力异常问题。手动操作机构采用手轮与快开手柄结合的设计，日常巡检时可以通过手轮缓慢操作检查阀瓣动作灵活性，紧急状态下可以通过快开手柄快速触发阀组开启，满足不同工况下的操作需求。

　　考虑到消防系统安装的空间约束，这款2.5英寸雨淋阀组在布局时充分考虑了安装边界，整体管路接口采用统一的法兰连接标准，进水口与出水口保持同轴布局，现场安装时可以直接对接现有消防管路，不需要额外调整管路走向。阀组上的电磁阀、压力开关等外接控制部件都布置在阀体外侧便于操作的位置，接线端子预留足够的操作空间，方便后期电气接线与维护更换。阀组的整体外形尺寸经过紧凑化优化，在保证通流能力满足2.5英寸管径流量要求的前提下，尽可能缩小横向与纵向的安装占用空间，适配多数消防泵房、分区管井的安装尺寸要求，不需要为安装阀组额外扩大管井空间。

　　在功能特性层面，这款阀组自带防复位锁止机构，当阀组因为火情触发开启后，即使控制腔压力恢复，也不会自动复位关闭，必须由现场人员手动操作复位，避免火情未完全扑灭时阀组误关闭导致供水中断。报警管路的设计采用大口径引流通道，当阀瓣开启后，压力水流可以快速流向水力警铃与压力开关，触发声光报警并向消防控制室传递动作信号，信号传递延迟控制在工程规范允许的最小范围内。密封结构采用耐老化的橡胶材质，适配长期带压待命的工作状态，即使在常温环境下静置数年，也不会出现密封粘连、老化渗漏的问题，减少日常维护的工作量。

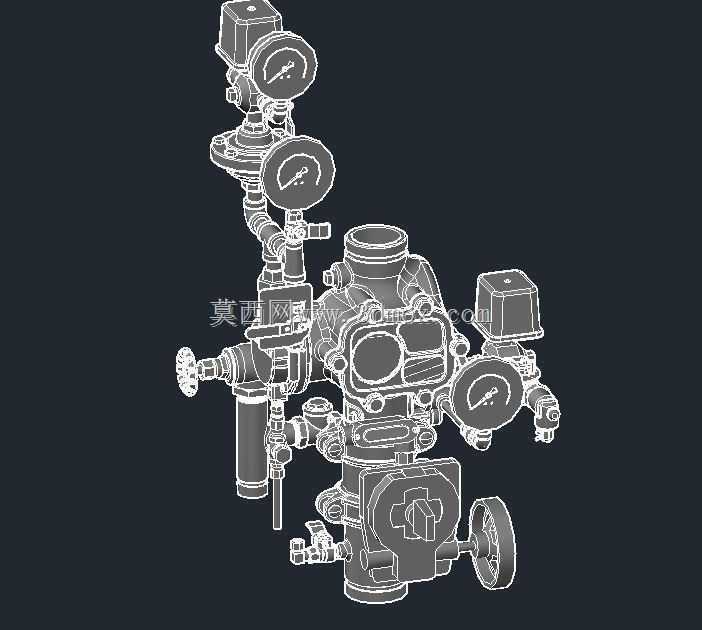

　　从三维建模的角度来看，这款阀组的模型完整还原了所有零部件的装配关系，包括每一段连接管路的走向、紧固件的位置、仪表的安装角度，在做消防系统整体布局设计时，可以直接将该模型导入装配环境，核对阀组与周边管路、墙体、其他设备的安装间隙，提前预判安装干涉问题，避免现场施工时才发现尺寸冲突导致返工。模型的细节还原度足够支撑施工交底、运维培训等场景使用，不同功能部件的外形特征清晰可辨，不需要额外标注就能快速识别各个部件的功能与操作位置。
