斜切式型材切割机SolidWorks三维设计模型

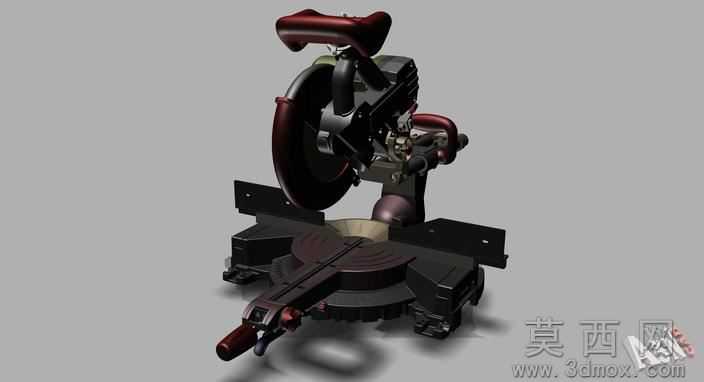

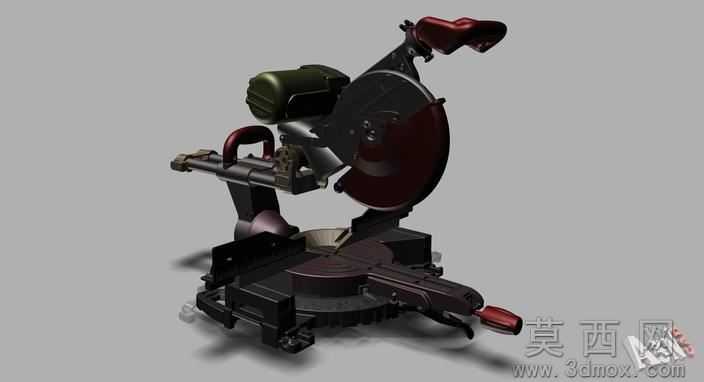

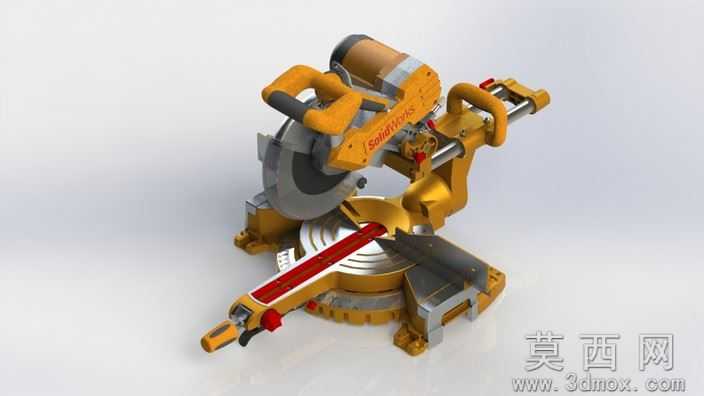

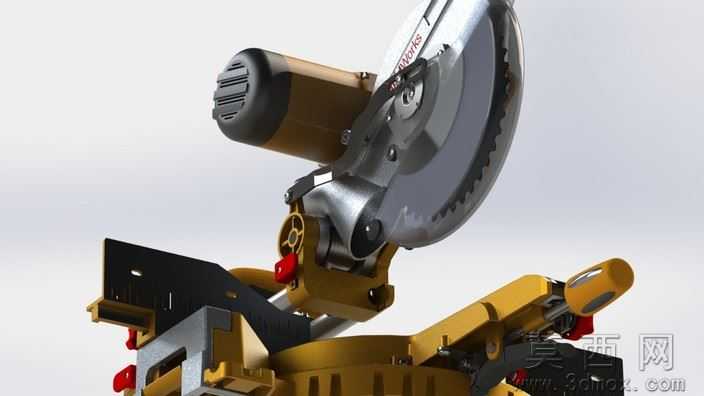

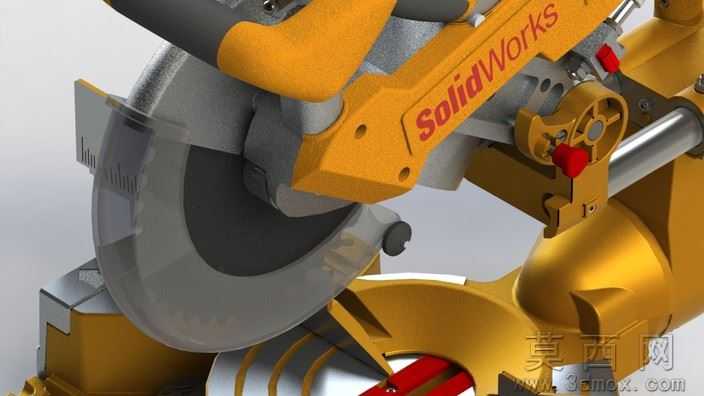

本模型为斜切式型材切割机的完整三维设计成果，建模阶段以真实市面通用斜切锯的实测尺寸为基准，在SolidWorks2012环境中采用自底向上的装配建模流程，首先完成切割锯片、驱动电机、旋转摆臂、角度调节底座、工件定位挡板、操作手柄、锁紧扳机等单个零件的特征建模，通过拉伸、旋转、扫描、放样等基础特征构建零件主体轮廓，再借助倒角、圆角、抽壳、阵列等细节特征还原零件的工艺结构，所有零件建模完成后按照实际装配约束关系添加同轴、重合、平行、角度限位等配合，完整还原设备的活动自由度，确保摆臂下压切割、底座旋转调角、挡板滑动定位等动作均可在软件中实现动态模拟。参数设计层面严格遵循电动工具行业通用设计规范，锯片直径适配常规型材切割需求，摆臂摆动行程匹配最大切割厚度参数，底座旋转角度覆盖0-45度常用斜切场景，工件挡板的调节范围适配不同宽度型材的装夹定位，所有配合间隙均参考实物装配公差设置，避免出现运动干涉问题。渲染材质环节针对不同零件的实际材质属性做了对应设置，电机外壳、锯片防护罩等金属冲压件采用磨砂金属材质搭配哑光漆面效果，操作手柄、锁紧旋钮等握持部件采用防滑橡胶材质，锯片刀头部分还原硬质合金的亮面金属质感，底座工作台面做了防滑纹理的材质处理，整体渲染效果贴近真实设备的视觉观感，可直观呈现产品的外观细节。结构原理上，该设备通过电机驱动锯片高速旋转实现切削动作，摆臂与底座通过铰接结构连接，下压手柄即可带动锯片完成进给切割，底座带有角度刻度盘，松开锁紧装置即可旋转底座调整切割角度，配合斜切口挡板可实现不同角度的型材斜切加工，设备自带的工件夹紧装置可固定待切割型材，避免切割过程中工件移位，保障加工精度与操作安全。软件兼容方面，模型除原生SolidWorks2012格式外，还导出了STEP、IGES等通用三维交互格式，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，同时附带STL格式文件可直接导入3D打印设备制作实物样件，配套的效果图文件可直接用于方案展示。研发教学应用层面，该模型可作为电动工具产品研发的初始方案模板，设计人员可在此基础上调整参数开发不同规格的切割机产品，也可作为机械制图、三维建模、机械结构设计等课程的教学案例，帮助学习者理解电动工具的装配关系、运动原理与设计思路，还可用于职业院校金工实训、装配实训的辅助教学素材，帮助学员快速熟悉斜切切割机的结构组成。
