多管路弯接式动力输出组件结构设计

项目分类:发动机 发布时间:2021-12-04 ID:432029
  • 多管路弯接式动力输出组件结构设计
  • 多管路弯接式动力输出组件结构设计
  • 多管路弯接式动力输出组件结构设计
  • 多管路弯接式动力输出组件结构设计
  • 多管路弯接式动力输出组件结构设计
  • 多管路弯接式动力输出组件结构设计

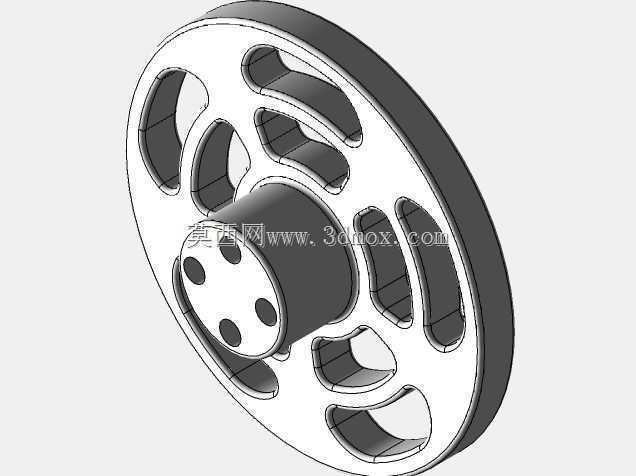

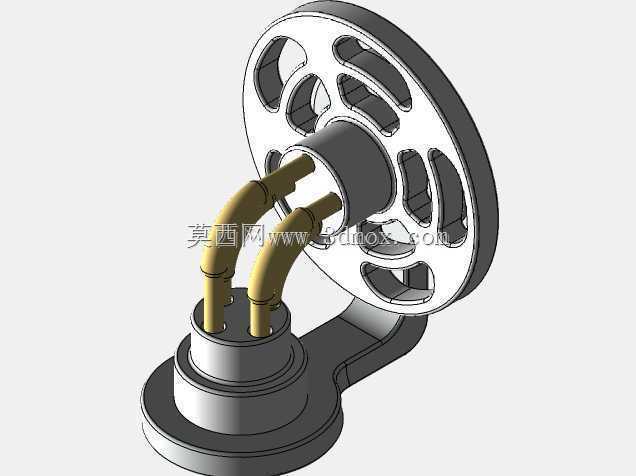

  该动力组件的弯管布局设计,核心适配小空间内的流体介质输送与动力传导需求,常见于小型内燃动力单元、微型气动动力系统的管路接驳场景,可在安装空间受限的设备舱内完成多通路介质的转向输送,避免直管布局带来的空间干涉问题。从结构设计逻辑来看,端部带镂空减重孔的法兰盘为动力输入侧安装基准,法兰盘端面均布的镂空结构在保证连接刚性的前提下,有效降低了组件整体自重,同时可作为安装对位的辅助观察孔,方便装配时快速对齐安装孔位。三根呈弧形弯曲的金属管路采用等曲率弯制设计,管路两端分别对接法兰盘侧的转接座与下部的固定基座,弧形走向可抵消设备运行时产生的管路振动应力,避免直角管路接驳处易出现的应力集中断裂问题,同时能减少介质在管路内流动的沿程阻力,

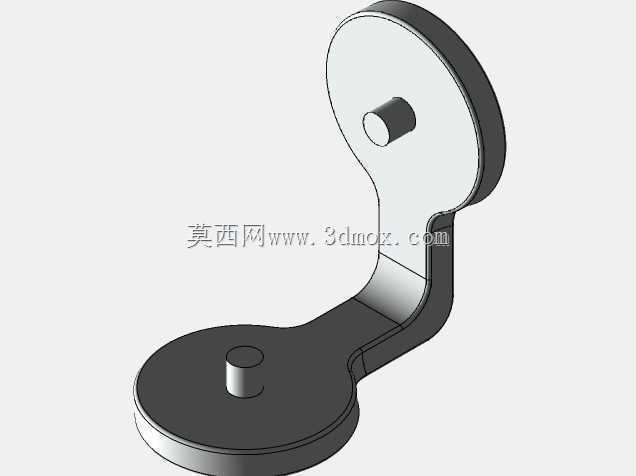

  提升介质输送效率。下部的阶梯式固定基座为组件的安装承载端,基座侧面延伸出的L型支撑臂直接与法兰盘侧的结构形成刚性连接,构成封闭的受力框架,可承受动力传输过程中产生的径向与轴向载荷,无需额外加装辅助支撑结构即可完成组件的独立固定。在安装边界层面,法兰盘的外径尺寸适配常规小型动力单元的输出端安装孔距,基座底部的安装平面可直接贴合设备舱内的安装基板,弯管的外轮廓最大回转半径经过精准核算,安装后不会与周边的线束、其他管路组件产生运动干涉,适配多数紧凑型动力舱的布局要求。实际应用中,该组件可作为小型动力设备的介质分流与转向接驳单元,也可用于教学演示场景下的动力管路结构展示,其结构设计兼顾了刚性、减重与流体输送效率,

  弯管与支撑结构的一体化布局减少了额外的连接紧固件数量,降低了装配复杂度与后期维护的拆装难度。设计过程中针对弯管与基座、法兰盘的连接位置做了加厚处理,可承受管路内介质的脉冲压力冲击,避免长期运行后连接位置出现渗漏问题,法兰盘上的安装孔采用沉孔设计,紧固件安装后端面无凸起,不会影响对接部件的贴合精度。
