齿轮齿条式急回传动机构结构设计

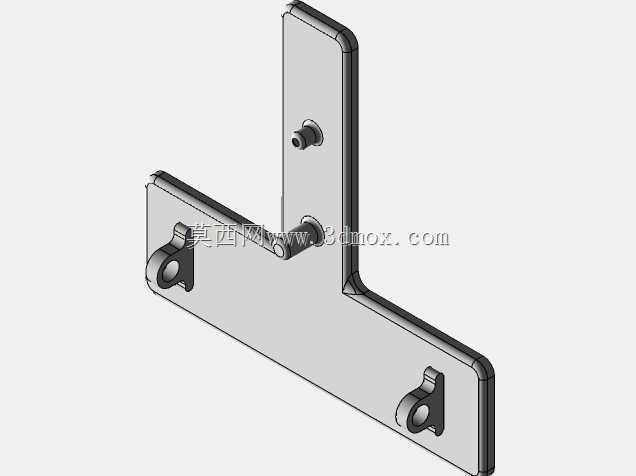

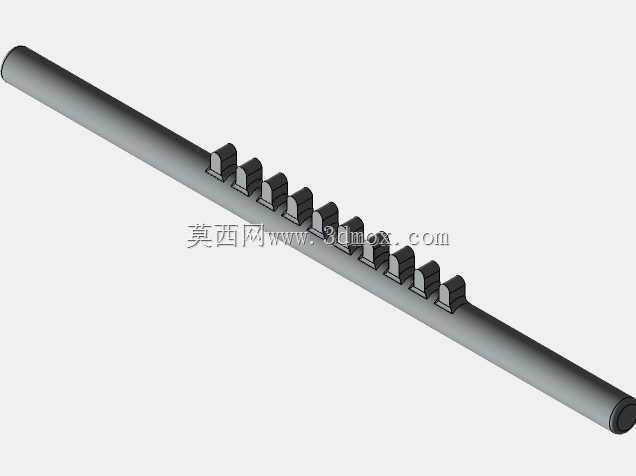

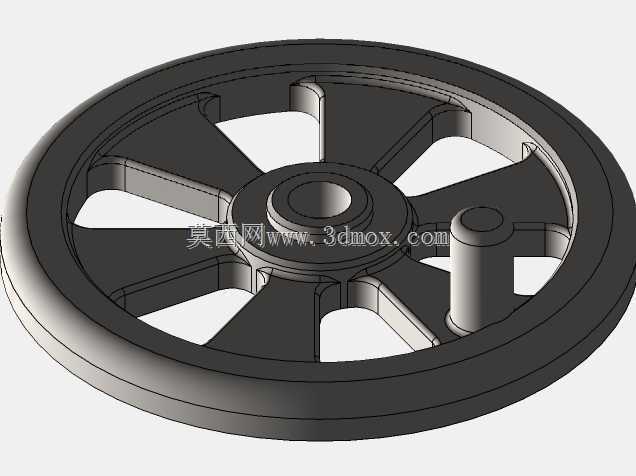

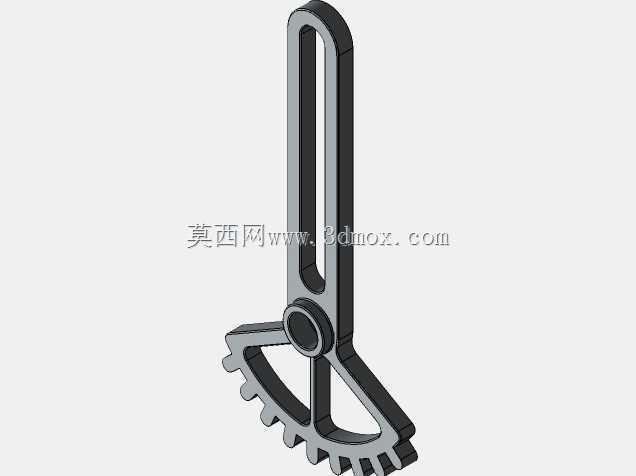

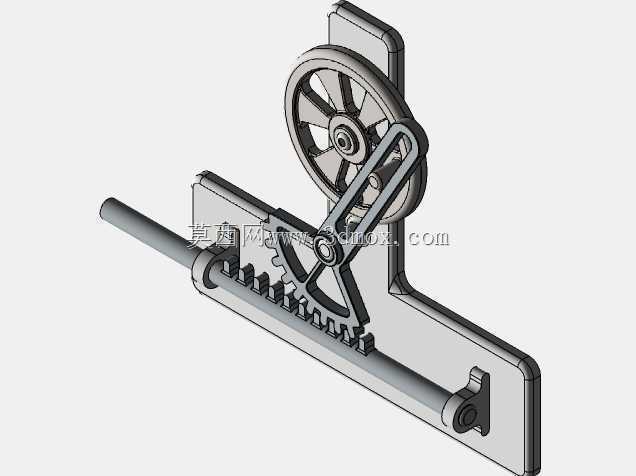

　　这类齿轮齿条组合的急回机构，常被应用在需要实现工作行程慢速进给、回程快速复位的往复作业场景中，比如小型专用机床的进给滑台、轻工包装设备的推料执行端、自动化生产线的短距离往复移栽工位，都能见到同原理结构的实际落地。从结构组成来看，整套机构以立式安装的带齿转盘作为主动输入件，转盘偏心位置铰接传动连杆，连杆下端与带齿的滑动摆块铰接，滑动摆块同时和下方固定在滑台上的齿条段啮合，滑台通过两根平行光轴做直线导向，整套构件全部集成在一块一体式安装底板上，不需要额外搭建复杂的支撑框架。设计这套结构时，核心要匹配的是工作行程与回程的速比需求，通过调整偏心铰接点的回转半径、齿轮段的啮合齿数、连杆的有效长度，就能精准控制滑台的往复行程距离，

　　以及工作段和回程段的速度差值，避免出现回程卡顿或者工作行程进给速度不均的问题。安装层面，底板预留的固定孔位可以直接适配常规型材机架的安装孔距，两根导向光轴的同轴度公差需要控制在0.02mm以内，才能保证滑台往复运动时没有卡滞，齿轮与齿条的啮合侧隙要调整到0.01-0.03mm区间，侧隙过大会导致回程启动时出现冲击异响，侧隙过小则会增大运动阻力加快齿面磨损。实际运行过程中，主动转盘做连续整周回转，通过连杆带动摆块做往复摆动，摆块上的齿段交替驱动齿条向两个方向移动，当摆块齿段与齿条啮合的有效弧长对应工作行程时，齿条带动滑台以较低速度平稳移动，完成进给、推料等作业动作，当转盘转过特定角度后，摆块快速回摆，带动齿条以更高速度回到初始位置，

　　缩短空行程的时间占比，有效提升设备整体的作业效率。不同于常见的曲柄滑块急回结构，这套齿轮齿条啮合的传动形式，能传递更大的输出扭矩，在同等安装空间下可以驱动负载更大的滑台作业，同时传动过程的运动轨迹更可控，不会出现曲柄滑块结构在行程端点的死点问题，不需要额外添加飞轮结构来跨越死点，整体结构更紧凑，后期维护时只需要定期给齿面和导向光轴添加润滑脂，就能保证长期稳定运行。在做结构适配时，还可以根据实际工位的行程需求，更换不同长度的齿条、调整偏心点的位置，不需要重新设计整套底板和导向组件，模块化的适配性较强，能快速匹配不同负载、不同行程的往复作业需求。
