汽车传动系统差速机构三维结构

项目分类:齿轮 发布时间:2021-12-04 ID:432132
  • 汽车传动系统差速机构三维结构
  • 汽车传动系统差速机构三维结构
  • 汽车传动系统差速机构三维结构
  • 汽车传动系统差速机构三维结构
  • 汽车传动系统差速机构三维结构
  • 汽车传动系统差速机构三维结构
  • 汽车传动系统差速机构三维结构
  • 汽车传动系统差速机构三维结构
  • 汽车传动系统差速机构三维结构

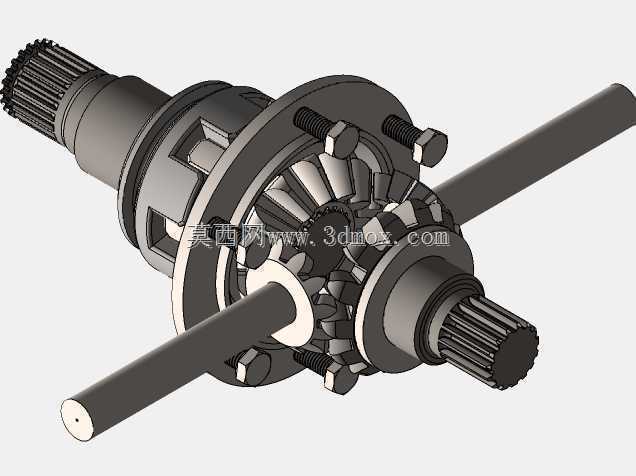

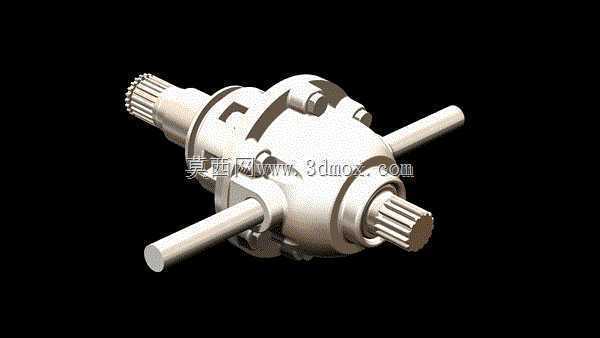

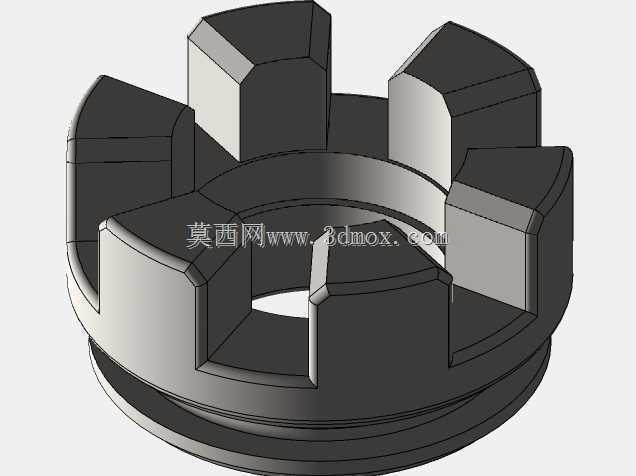

  差速机构是轮式行走设备传动系统中不可或缺的核心部件,最早应用于汽车底盘传动链路,后续逐步延伸至工程机械、农用拖拉机、特种作业轮式装备等需要两侧驱动轮存在转速差的场景中,核心作用是在设备转向或行驶于不平路面时,允许两侧驱动轮以不同转速转动,避免轮胎出现滑拖、异常磨损,同时保证动力能够持续稳定传递至两侧车轮。从实际装车场景来看,这类差速机构通常集成在驱动桥中部,安装边界需要匹配桥壳内腔的预留空间,两侧输出轴的花键参数需要与半轴的花键规格完全契合,输入轴端则需要与传动轴的万向节连接位匹配,整体安装时需要保证差速器壳体的轴承位与桥壳上的轴承座同轴度控制在合理公差范围内,避免运转过程中出现偏载、异响、轴承过早失效等问题。从功能特性来看,

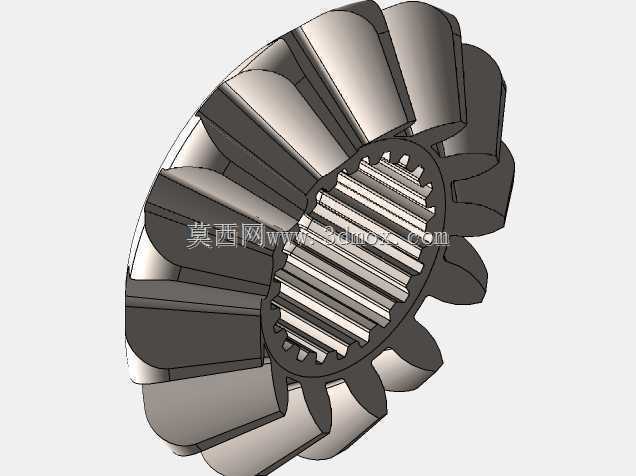

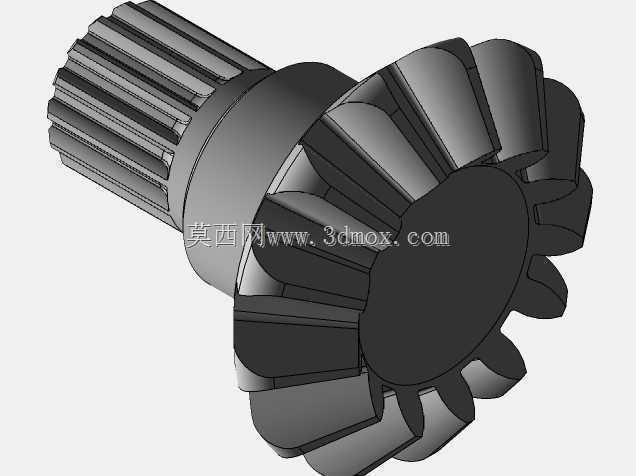

  该结构通过十字轴上装配的行星齿轮与两侧半轴齿轮的啮合传动,实现两侧输出轴的差速功能:当车辆直线行驶时,两侧驱动轮阻力相近,行星齿轮仅随差速器壳体整体公转,不发生自转,动力均匀分配至两侧半轴;当车辆转向时,内侧车轮行驶阻力增大,行星齿轮在公转的同时产生自转,自动调整两侧半轴的转速,让外侧车轮转速高于内侧车轮,顺利完成转向动作,同时保证轮胎与地面始终保持滚动接触,减少不必要的动力损耗与轮胎磨损。从设计思路层面,这类差速机构的建模需要重点关注齿轮参数的匹配:行星齿轮与半轴齿轮的模数、压力角必须保持一致,啮合侧隙需要控制在合理范围,既不能因侧隙过大导致传动冲击、异响,也不能因侧隙过小出现卡滞、润滑不足导致的齿面胶合;

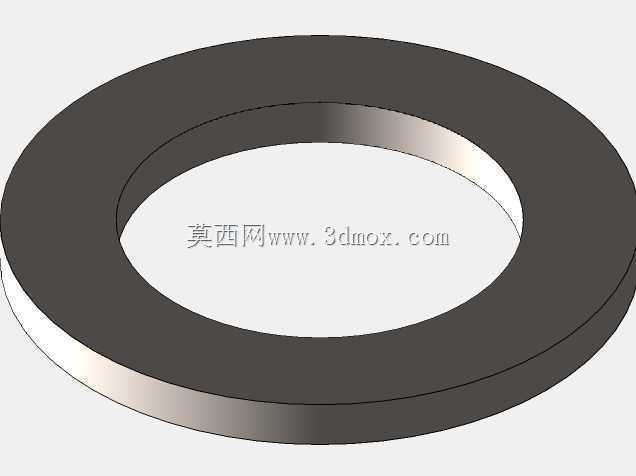

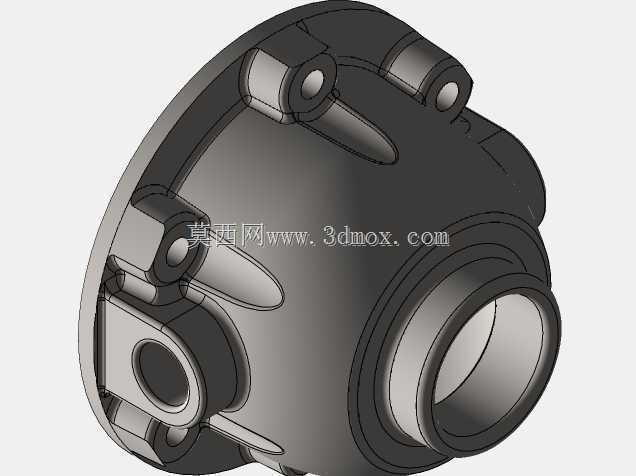

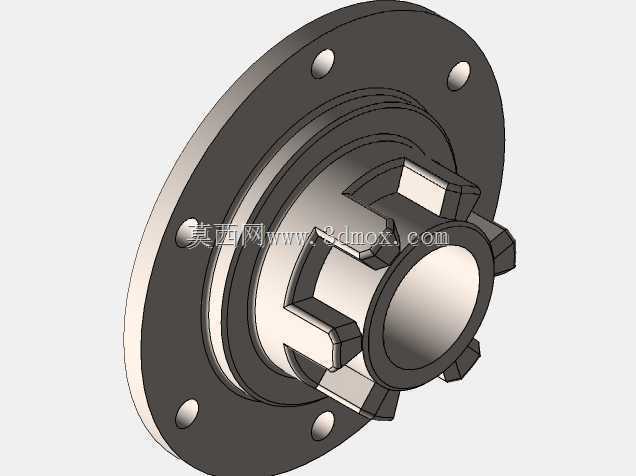

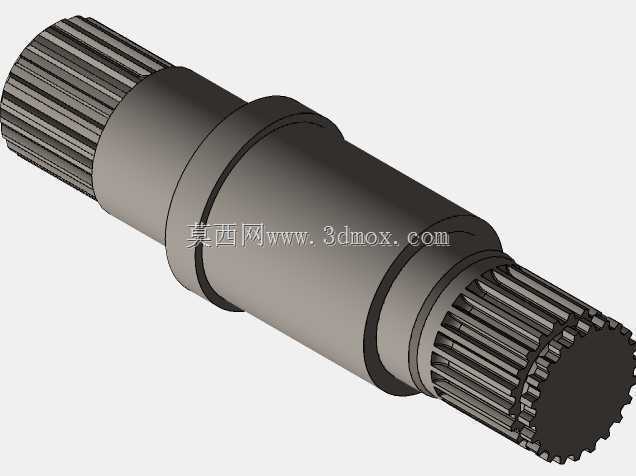

  差速器壳体的结构需要兼顾强度与轻量化,壳体上的行星齿轮轴安装孔需要保证位置度公差,确保四个行星齿轮受力均匀,避免局部应力集中导致壳体开裂;两侧输出轴的轴径、花键齿数、齿形参数需要匹配对应车型的半轴规格,输入法兰的连接孔位需要与传动轴法兰完全对应,保证装配时能够直接对位安装,不需要二次修配。外形尺寸方面,这类差速机构的整体径向尺寸受驱动桥桥壳内径限制,轴向尺寸需要匹配桥壳的安装跨度,壳体外部的轴承安装位直径需要适配对应型号的圆锥滚子轴承,保证能够承受传动过程中产生的径向力与轴向力;十字轴的轴径需要满足扭矩传递的强度要求,行星齿轮的背面与差速器壳体之间通常设计有耐磨垫片,减少长期运转过程中的磨损,延长部件使用寿命。在实际工程应用中,

  这类差速机构的三维模型可用于传动系统的运动仿真、干涉检查、装配工艺验证,也可作为驱动桥设计过程中的参考结构,帮助设计人员快速完成差速单元的选型与结构适配,减少重复建模的工作量,同时可用于教学演示,直观展示差速机构的工作原理与动力传递路径。
