乘用车轮毂轮辋结构三维设计练习

　　轮辋作为车轮总成的核心承载构件，直接决定轮胎的安装适配性与整车行驶的受力传递可靠性，在乘用车、轻型商用车的行走系统设计中，轮辋的结构合理性直接关联行驶安全与NVH表现。日常建模练习中选择这类典型回转类零件做结构拆解，能快速掌握曲面与实体混合建模的逻辑，也能对车轮类零件的安装边界形成具象认知。这类简化轮辋结构的建模过程，首先要明确核心安装基准：轮心的安装孔位分布圆是整个零件的定位核心，所有轮辐的曲面走向、轮缘的安装止口都要围绕这个基准展开，避免后续装配出现同轴度偏差。轮辋的轮缘部分需要匹配对应规格轮胎的胎圈座尺寸，止口的圆角、倾斜角度都要符合轮胎安装的受力要求，不能只追求外观曲面的流畅度而忽略实际装配的干涉风险。

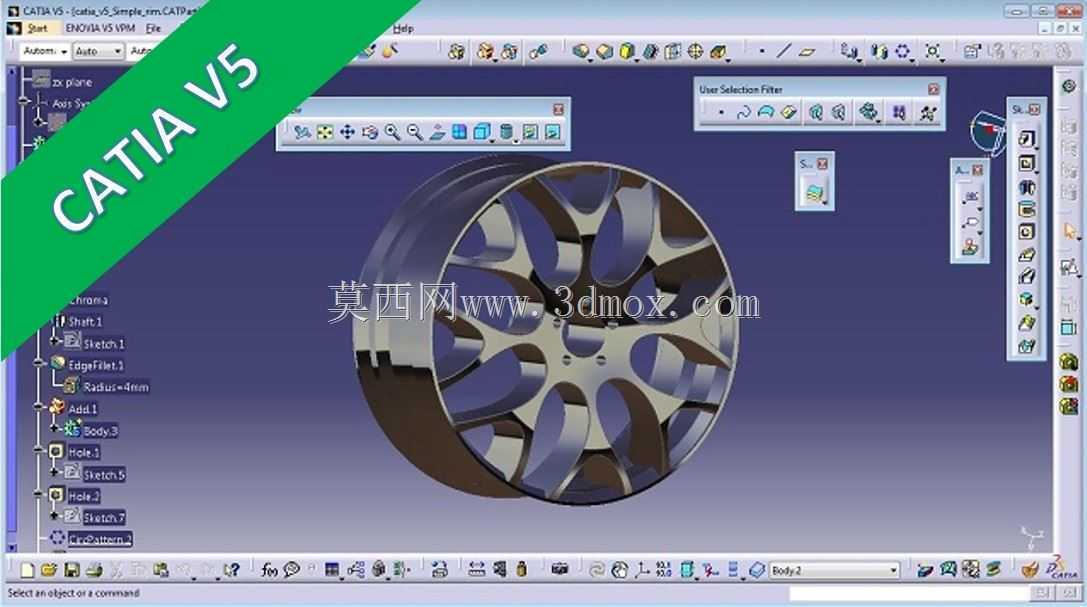

　　轮辐部分采用多辐条镂空结构，一方面是为了降低非簧载质量，提升整车悬架的响应速度，另一方面镂空区域要为制动系统留出足够的散热空间，避免连续制动时热量堆积影响制动效能，同时辐条的分布要做动平衡配重考量，均匀分布的辐条结构能减少后续动平衡的配重块添加量。建模过程中可以先绘制轮辋的回转截面轮廓，通过回转命令生成基础的轮辋筒体结构，再单独绘制单根辐条的曲面轮廓，通过圆周阵列完成整体轮辐结构，最后对辐条与轮辋筒体的衔接位置做圆角过渡处理，降低应力集中风险。需要注意的是，轮辋与轮毂轴承配合的中心孔尺寸公差、安装螺栓孔的位置度要求，是整个零件安装精度的核心，建模时要预留足够的加工余量参考，同时轮辋的轴向宽度、

　　轮缘的径向高度都要匹配对应车型的轮腔空间，避免转向时与悬架摆臂、减震器部件发生运动干涉。这类基础轮辋的建模练习，能帮助设计者快速熟悉汽车行走系统零件的设计逻辑，从结构受力、装配边界、功能需求多个维度梳理建模思路，而非单纯构建外观曲面。
