多体组合式外壳外部结构设计方案

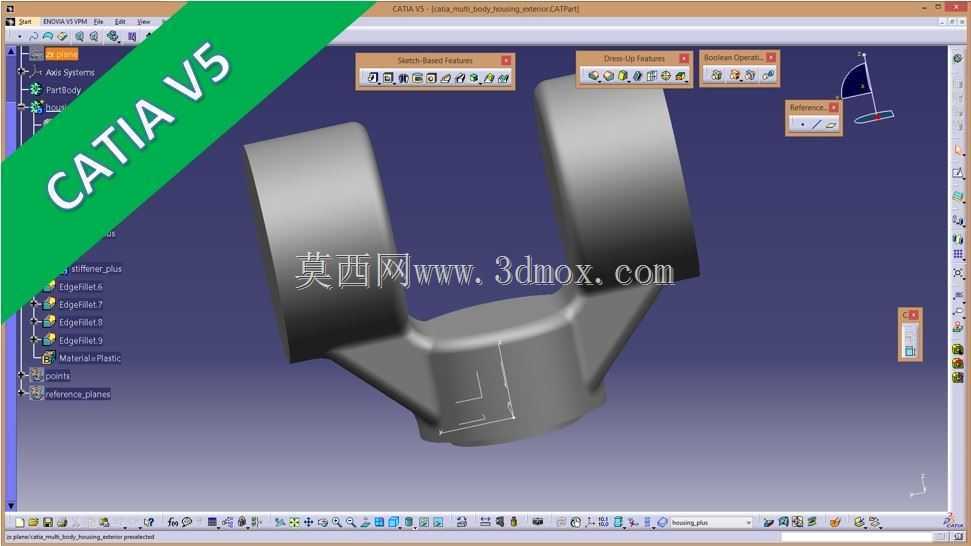

　　这类多体组合式外壳结构，常见于中小型动力传输单元、流体控制组件的外部防护与承载场景，核心作用是为内部回转类零件、密封组件、传动部件提供稳定的安装基准，同时隔绝外部粉尘、切削液、飞溅杂物对内部精密配合面的侵蚀，也能在设备运行过程中约束内部组件的振动传递路径，降低整机运行的噪声辐射。从结构设计逻辑来看，该外壳采用对称式腔体布局，左右两侧设置同轴的阶梯孔位，用于适配轴承外圈、密封端盖的安装定位，孔位的阶梯差直接对应不同直径的回转零件装配边界，中部的下沉式腔体预留了内部传动件的运动空间，底部的凸台结构为整个壳体提供了与设备基座连接的安装面，安装孔位的排布避开了内部腔体的壁厚薄弱区域，避免螺栓锁紧时造成壳体变形影响内部配合精度。

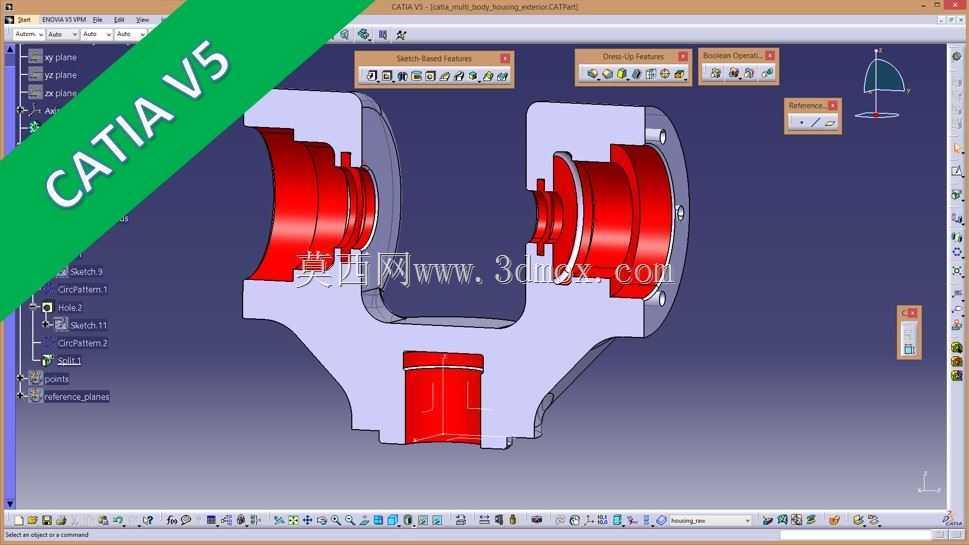

　　设计过程中优先以内部组件的运动包络为基准反推壳体内腔尺寸，左右两侧的同轴孔位需要严格控制同轴度公差，否则会造成内部回转轴系装配后出现卡滞、偏磨的问题，壳体外壁的加厚区域对应轴承安装位，用来承受轴系运行过程中产生的径向载荷，避免长期载荷作用下出现孔位变形。壳体的分型面设置在腔体对称中心位置，方便内部组件的装配与后期维护拆解，分型面处预留了密封槽的安装位置，可通过加装密封垫片实现腔体的密封防护，防止内部润滑介质泄漏。从安装边界来看，该壳体的外部轮廓无突出的尖锐结构，所有转角处均设置了工艺圆角，既可以降低铸造或机加工过程中的应力集中风险，也能避免装配维护过程中对操作人员造成磕碰损伤，底部安装面的平面度需要控制在合理公差范围内，

　　保证壳体安装后不会出现翘曲变形，两侧轴孔的端面与孔轴线保持垂直，为端盖安装提供平整的贴合面，保证密封件的压缩量均匀一致。这类壳体结构在建模过程中采用多实体建模思路，先分别构建左右轴座、中部腔体、底部安装台的独立实体，再通过布尔运算合并为整体结构，后续拆分工程图时可以快速提取不同部位的尺寸标注与公差要求，也方便针对不同受力区域做局部的壁厚优化，在保证结构强度的前提下尽可能降低壳体整体重量，减少材料消耗。
