同步齿形传动带结构三维设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:432185
  • 同步齿形传动带结构三维设计

  这类齿形同步带是机械传动系统里的核心挠性传动部件,和普通平带、V带靠摩擦力传动的逻辑完全不同,它是通过带体内侧均匀分布的横向齿与带轮轮齿的精准啮合来传递动力,不存在打滑问题,传动比精度可以控制在极小的误差范围内,在需要精准同步传动的工位上应用极广。从实际应用场景来看,小到办公设备里的打印机走纸机构、扫描仪传动单元,大到自动化生产线的物料输送工位、纺织机械的主轴同步传动、食品包装设备的工位分度机构,甚至是汽车发动机的正时传动系统,都能看到这类齿形同步带的身影,它兼顾了带传动缓冲吸振、运行噪音低的优势,又具备齿轮传动传动比准确、传动效率高的特点,不需要像齿轮传动那样要求极高的中心距安装精度,适配的中心距范围更宽。

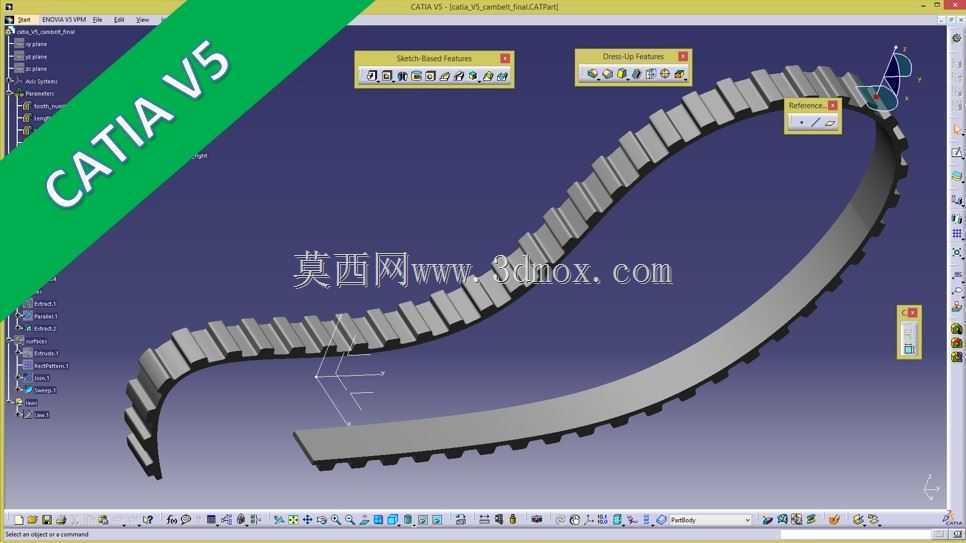

  从结构设计逻辑来看,这款同步带的齿形采用了标准的梯形齿廓,齿距均匀一致,齿侧间隙经过合理预留,既可以保证啮合过程中不会出现卡滞,也能避免间隙过大带来的传动回差。带体主体采用连续的环形结构,背部为平整的抗拉层承载区,内部通常会嵌入高强度的抗拉线绳来承担传动过程中的拉伸载荷,避免带体长期运行后出现拉长松弛的问题,内侧的齿部采用耐磨的弹性材质,啮合过程中可以小幅形变补偿安装误差,降低运行过程中的冲击噪音。建模过程中先通过基准草绘确定带轮的中心距、带轮的分度圆直径,计算出对应的带体总长度与齿的分布数量,再通过扫掠特征生成带体的基础环形基体,之后按照齿距参数阵列单个齿形特征,最后通过曲面修剪、实体合并完成整体带体的成型,过程中需要重点控制齿形的轮廓公差,保证齿面与带轮齿槽的贴合度,避免出现啮合干涉。

  在安装边界方面,这类同步带对安装平面的平行度有明确要求,两个配对带轮的轴线必须保持平行,否则带体运行过程中会出现跑偏、齿部偏磨的问题,大幅缩短使用寿命。张紧力的设置也需要控制在合理区间,张紧力过大会导致带体齿根应力集中,加速齿部疲劳断裂,同时会增大带轮轴的径向载荷,加剧轴承磨损;张紧力过小则会出现跳齿、传动失准的问题。带体的工作环境温度需要控制在合理范围内,避免长期接触油污、腐蚀性介质,否则会造成带体材质老化、强度下降。和链传动相比,它不需要定期润滑,运行过程中没有链条铰接处的磨损间隙,维护成本更低,运行速度上限更高,在中低载荷的精准传动场景下具备极高的性价比。设计选型过程中需要根据传递的额定功率、传动比要求、运行转速、中心距范围来确定对应的带型、齿距、带宽以及带轮参数,同时要预留合适的张紧调节行程,方便后期安装调试与磨损后的张紧补偿。
