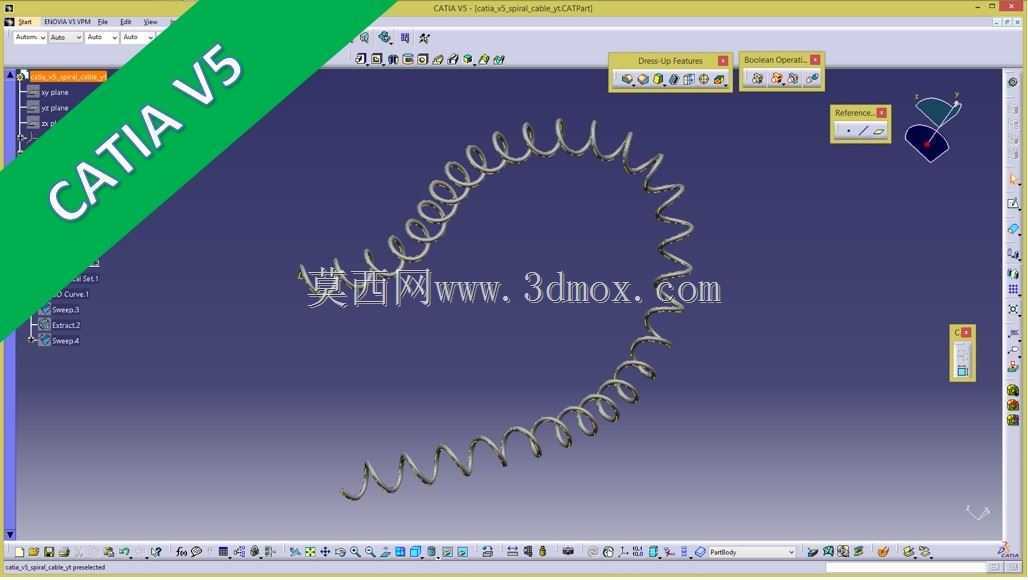

心形螺旋线缆三维结构设计练习作品

　　这类异形螺旋线缆结构，常出现在需要小范围往复伸缩供电、信号传输的场景里，比如小型桌面自动化设备的活动端接线、消费电子的开合结构连接线、展示类机电装置的布线，相比普通直拉线缆，螺旋结构自带伸缩余量，能避免设备活动时线缆拉扯断裂，同时规整的螺旋形态也能减少布线杂乱的问题。做这个结构的建模练习时，核心难点在于路径曲线的控制，常规等距圆柱螺旋线只需要定义螺距、圈数、直径参数就能生成，但这个心形轮廓的螺旋，需要先搭建闭合的心形3d引导路径，再沿路径法向控制螺旋节距的均匀过渡，不能出现局部节距突变导致扫描后实体自相交的问题。实际建模过程中，要先拆分路径的曲率变化段，心形轮廓存在两个圆弧过渡的顶部尖角、两个大曲率的侧弧、底部的收尖段，

　　不同段的螺旋升角要做微调，在曲率半径小的位置适当减小节距，避免扫描时截面轮廓出现畸变，保证线缆整体粗细均匀。从结构特性来看，这类异形螺旋线缆的伸缩量和螺旋圈数、节距直接相关，圈数越多、单圈展开长度越大，可拉伸的行程就越长，但同时也要考虑安装边界，心形轮廓的外接矩形尺寸决定了线缆收缩状态下的占用空间，安装时两端的固定端要和螺旋起始端面同轴，避免拉伸时出现偏载，导致螺旋局部应力集中，长期往复运动后出现线缆外皮开裂或者内部芯线折断的问题。做这类扫描类特征练习时，很多新手容易直接在平面上画心形草图然后直接做螺旋扫描，最后做出来的结构是平面盘绕的，没有空间螺旋的伸缩余量，正确的思路是先建立空间参考坐标系，把心形引导线放在基准面上，

　　再沿引导线的垂直方向逐段生成螺旋控制点，保证每一圈螺旋的截面都和路径切线方向垂直，这样扫描出来的实体才具备均匀的伸缩弹性。另外还要考虑线缆的实际使用需求，这类螺旋线缆内部一般会包裹多股芯线，建模时的截面直径要预留出芯线和外皮的厚度空间，不能只按外观尺寸做单实体，否则后续做工程图或者装配模拟时，会出现和周边结构干涉的问题。在设备布线选型时，这类异形螺旋结构相比普通圆柱螺旋，更适合有特殊造型要求的展示类设备，在满足布线伸缩功能的同时，也能兼顾外观的设计感，不需要额外增加装饰件遮盖线缆，安装时只需要固定两端的接头，中间螺旋段自然悬垂或者随活动端运动即可，不需要额外加装拖链，能节省设备内部的安装空间。
