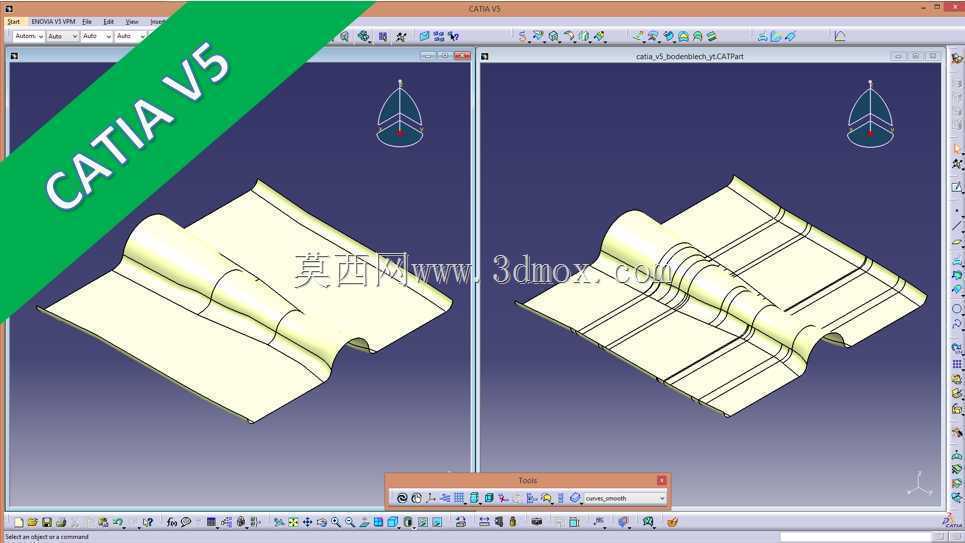

Catia生成性形状设计底板培训练习模型

　　该构件属于曲面成型类的底板结构，在实际工程场景中常作为小型设备底部的承载承托构件使用，多用于需要兼顾曲面贴合与平面安装的设备工位，比如小型检测设备的底部承托板、工装夹具的定位基座接触面，能够匹配上部异形构件的安装轮廓，避免硬接触带来的应力集中问题。从结构特性来看，该构件采用平面基底搭配过渡曲面的结构形式，基底部分为平整的板状结构，预留了充足的安装孔位布置空间，可根据实际安装需求排布螺栓固定点位，适配不同规格的紧固件安装边界，曲面过渡段采用顺滑的变曲率设计，能够和上部的异形卷状构件形成完整的贴合面，在装配时不需要额外添加调整垫片即可实现面接触，有效降低装配后的配合间隙，减少设备运行过程中因接触面不贴合产生的振动异响。

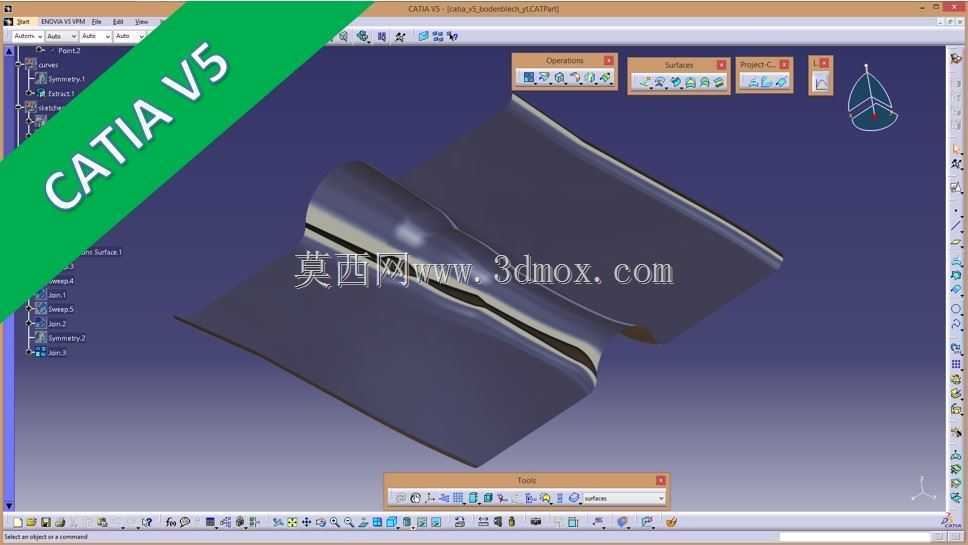

　　设计过程中采用生成性形状的建模逻辑，先确定基底平面的安装边界尺寸，再根据上部构件的外轮廓提取贴合曲线，通过多截面曲面、桥接曲面的命令完成过渡段的曲面构建，最后通过加厚命令生成实体结构，整个建模过程重点练习曲面与实体的衔接处理，尤其是曲面和平面交接处的曲率连续控制，避免出现尖角、褶皱等建模缺陷，保证生成的实体壁厚均匀，不会出现局部壁厚过薄导致的结构强度不足问题。在实际生产应用中，这类构件如果采用钣金加工工艺，需要重点核算曲面段的展开尺寸，考虑板材折弯过程中的回弹量，预留足够的工艺余量；如果采用机加工工艺，则需要在曲面加工阶段采用五轴联动的加工策略，保证曲面的轮廓度符合装配要求，同时平面部分的平面度需要控制在合理公差范围内，

　　保证安装后整体的水平度。这类练习模型能够帮助设计人员掌握异形曲面与平面结合构件的建模思路，理解不同加工工艺下建模需要注意的工艺约束，避免设计出的模型无法落地生产，在日常的结构设计工作中，这类兼顾安装平面与异形贴合面的构件应用十分广泛，掌握这类构件的设计逻辑，能够有效提升异形结构的设计效率，减少后期工艺修改的次数。
