轧机辊隙调整螺纹衬套结构仿真设计

　　在冶金轧制生产线的日常运维与精度管控环节，辊缝的动态调整精度直接决定带材、型材的成品厚度公差与轧制过程稳定性，而作为压下调整机构核心传力构件的螺纹衬套，其结构强度、配合精度与受力均匀性，是保障调整动作顺畅、承载可靠的关键。本次针对轧机压头调整用螺纹衬套开展的仿真分析，核心目标是验证不同材料选型下构件的应力分布规律，匹配实际轧制工况下的交变载荷、冲击载荷作用特征，为衬套的材料选型、结构优化提供量化的力学依据。

　　从实际安装场景来看，该螺纹衬套装配于轧机机架压下螺母安装位，内侧与压下丝杆形成梯形螺纹传动副，外侧通过定位止口与机架衬套孔实现过盈或过渡配合，下端带法兰凸缘结构，凸缘上均布的定位槽与机架端面的防转销配合，避免衬套在丝杆转动调整过程中发生跟转，保障辊缝调整的传动效率。衬套整体为空心回转结构，内孔贯穿用于容纳压下丝杆的端部定位轴颈，上端设置倒角引导结构，方便压下丝杆旋入装配时的对中，减少装配过程中的螺纹磕碰损伤。

　　设计过程中首先需要匹配现有轧机压下机构的安装边界，衬套的外径尺寸需要适配机架原有安装孔的加工公差，避免现场安装时出现扩孔、修配的额外工作量，法兰凸缘的厚度与外径需要匹配机架端面的沉台尺寸，保障衬套安装后端面与机架沉台端面贴合度不低于85%，防止局部受力不均导致的衬套偏载。螺纹副的选型优先采用传动效率高、对中性好的梯形螺纹，牙型角、螺距参数完全匹配原有压下丝杆的螺纹参数，保证备件互换性，无需对原有压下丝杆进行二次加工即可完成替换。

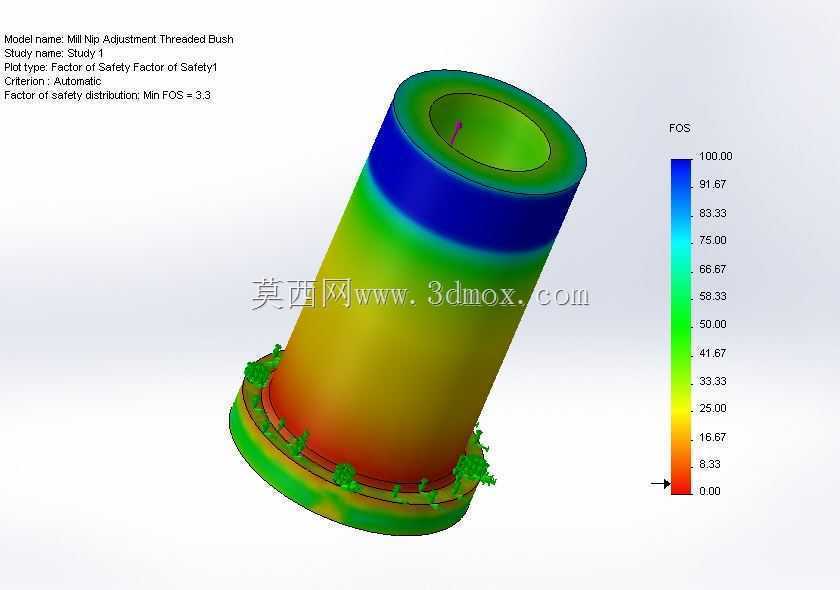

　　仿真分析环节重点考量轧制过程中的典型载荷工况：一是正常轧制时的静态压下力，该载荷沿衬套轴向均匀作用于法兰端面与螺纹啮合牙面，是衬套承受的主要恒定载荷；二是轧制咬钢、抛钢瞬间的冲击载荷，载荷值通常为正常轧制力的1.3-1.8倍，作用时间短但应力峰值高，容易在螺纹牙根、法兰过渡圆角位置产生应力集中；三是长期运行过程中的偏载载荷，由于轧辊磨损、轴承间隙变化等因素，压下力会出现一定角度的偏斜，在衬套局部螺纹牙面形成附加弯曲应力。从仿真得到的安全系数分布云图可以看出，衬套上端靠近压下力输入侧的区域安全系数最高，这部分区域主要受径向约束作用，轴向应力水平较低；衬套中段螺纹啮合区域安全系数处于中等区间，应力沿螺纹牙面均匀分布，没有出现局部应力突变；衬套下端法兰与筒体过渡位置、法兰上定位槽边缘位置安全系数相对较低，是整个构件的薄弱区域，设计时需要在这些位置设置足够的过渡圆角，避免加工过程中出现刀痕、微裂纹等缺陷，降低应力集中带来的疲劳失效风险。

　　材料选型阶段需要结合仿真得到的应力分布结果，平衡材料强度、加工性能与备件成本：若选用常规合金结构钢并进行调质处理，薄弱区域的安全系数仍能满足长期重载工况的使用要求，适合常规轧制载荷的生产线选用；若针对高精度冷轧、极薄带轧制等冲击载荷更大、调整频率更高的工况，则可以选用更高强度的合金钢材，同时对螺纹表面进行淬火处理，提高螺纹牙面的耐磨性，延长衬套的更换周期。此外，衬套的润滑结构设计也需要纳入考量，在衬套侧壁设置润滑油孔，连通内螺纹牙侧的油槽，保证螺纹副啮合过程中能形成稳定的油膜，减少螺纹磨损与调整卡滞问题，在多尘、多氧化铁皮的轧制现场，还需要在衬套上端加装防尘密封结构，避免氧化铁皮、粉尘进入螺纹啮合面造成磨粒磨损。

　　从结构优化的角度来看，针对仿真中发现的法兰过渡位置应力集中问题，可以适当加大过渡圆角半径，将原有的直角过渡改为R3-R5的圆弧过渡，同时在法兰定位槽的边缘也设置小倒角，减少应力集中系数；针对螺纹啮合区域的应力分布，可以将靠近法兰侧的3-5牙螺纹加工成负公差的修形牙，让这部分螺纹牙承担更多的轴向载荷，避免靠近上端的螺纹牙受力过大出现早期磨损。安装过程中需要保证衬套与压下丝杆的同轴度误差控制在0.05mm以内，法兰端面与压下丝杆轴线的垂直度误差不超过0.03mm，避免安装偏斜导致的局部螺纹过载。日常运维过程中，可结合衬套的磨损规律制定定期检查周期，观察螺纹牙面的磨损量、法兰位置的变形情况，当螺纹磨损量超过螺距的10%时及时更换备件，避免衬套失效导致压下机构卡滞、辊缝失控等生产事故。
